Limitatore di coppia a giunto sincrono

Limitatore di coppia a giunto sincrono
  • Limitatore di coppia a giunto sincrono
  • Limitatore di coppia a giunto sincrono
  • Limitatore di coppia a giunto sincrono
  • Limitatore di coppia a giunto sincrono
  • Limitatore di coppia a giunto sincrono
  • Limitatore di coppia a giunto sincrono

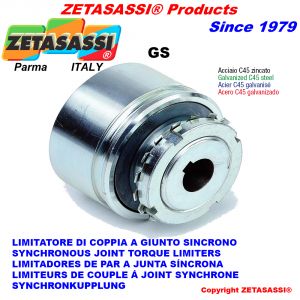

Limitatore di coppia a giunto sincrono

La serie GS utilizza delle sfere e una pila di molle a tazza montate a linea regressiva , per cui al superamento della coppia prestabilita , l’attrito è ridotto a valori minimi.
Prezzo:
da 449,93 $


In stock
Prodotto nuovo

Brand - ZETASASSI®

ZETASASSI®
Listino:
Risparmi:
(%)
Quantità Risparmi
1 - 9
10 - 29 -5%
30 - 59 -10%
60 -15%
Richiedi informazioni via mail per ZETASASSI®
Limitatore di coppia a giunto sincrono | GS
Codice
COPPIA MAX
Ø MAX PERNO
Prezzo

Stock

Consegna

Quantità
Download-cad

GS65

25 Nm
16
449,93 $

20

14 dicembre

pdf-- step-- sat-- x_t-- dwg-- dxf

GS80

70 Nm
20
512,85 $

5

14 dicembre

pdf-- step-- sat-- x_t-- dwg-- dxf

GS95

95 Nm
25
611,91 $

10

14 dicembre

pdf-- step-- sat-- x_t-- dwg-- dxf

GS115

170 Nm
35
697,19 $

43

14 dicembre

pdf-- step-- sat-- x_t-- dwg-- dxf

GS140

335 Nm
45
895,31 $

9

14 dicembre

pdf-- step-- sat-- x_t-- dwg-- dxf
-

Descrizione

LIMITATORI DI COPPIA A SFERE E GIUNTO SINCRONO CON SEGNALATORE DI SLITTAMENTO

I limitatori di coppia Zetasassi nati 1982, sono dispositivi di sicurezza affidabili e di elevata qualità. Vengono utilizzati per proteggere le parti di comando da carichi eccessivi che possono danneggiare i vari organi di trasmissione, infatti il loro utilizzo è fondamentale dove ci sia la necessità di una protezione efficace dai sovraccarichi.

Trasmettono, nel funzionamento normale, la coppia necessaria e slittano quando sovraccaricati. La precisa regolazione della coppia viene effettuata semplicemente avvitando la ghiera di regolazione. Nel caso in cui la coppia ecceda il limite prestabilito la parte di comando viene automaticamente disinserita dalla parte condotta.

I limitatori di coppia sincroni GS hanno come caratteristica importante di funzionamento, l’utilizzo di sfere alloggiate in fori conici creati nella flangia di trazione, una pila di molle a tazza con linea regressiva le tiene saldamente in sede, provocando cosi il trascinamento della flangia, dove è possibile alloggiare, campane/flange di trazione, corone, pignoni, pulegge e/o ruote di trasmissione.

Al superamento della coppia prestabilita le sfere usciranno dalle sedi, quindi la flangia di trazione si fermerà, la rotazione del mozzo interno innescherà lo spostamento lineare del coperchio esterno (questo spostamento può essere utilizzato da un fine corsa o a un sensore di prossimità per informare il sistema dell’avvenuto sovraccarico).

Dopo aver rimosso la causa del problema il giunto sincrono si ripristina automaticamente nello stesso punto in cui si è sganciato, quindi ogni 360° di rotazione.

Caratteristiche principali:

-Sincronismo nel riarmo.

-Riarmo automatico.

-Tenuta stagna della parte sganciabile.

-Lubrificazione a vita.

-Assenza di giochi.

-Rigidità torsionale.

-Assenza di manutenzione.

-Protezione contro la corrosione grazie a zincatura.

N.B.: Interruttori non inclusi.
