Corona per limitatori a frizione con segnalatore di slittamento

Corona per limitatori a frizione con segnalatore di slittamento
  • Corona per limitatori a frizione con segnalatore di slittamento
  • Corona per limitatori a frizione con segnalatore di slittamento
  • Corona per limitatori a frizione con segnalatore di slittamento

Corona per limitatori a frizione con segnalatore di slittamento

Prezzo:
da 50,96 $


In stock
Prodotto nuovo

Brand - ZETASASSI®

ZETASASSI®
Listino:
Risparmi:
(%)
Quantità Risparmi
1 - 9
10 - 29 -5%
30 - 59 -10%
60 -15%
Richiedi informazioni via mail per ZETASASSI®
Corona per limitatori a frizione con segnalatore di slittamento | CORONALFSL
Codice
TIPO
CORONA
Prezzo

Stock

Consegna

Quantità
Download-cad

CORONALFSL5012Z22

Mod.50
1\2"x5\16" (08B1) Z22
56,42 $

192

11 ottobre

pdf-- step-- sat-- x_t-- dwg-- dxf

CORONALFSL5038Z28

Mod.50
3\8"x7\32" (06B1) Z28
54,21 $

11

11 ottobre

pdf-- step-- sat-- x_t-- dwg-- dxf

CORONALFSL7058Z22

Mod.70
5\8"x3\8" (10B1) Z22
65,52 $

710

11 ottobre

pdf-- step-- sat-- x_t-- dwg-- dxf

CORONALFSL7038Z35

Mod.70
3\8"x7\32" (06B1) Z35
50,96 $

13

11 ottobre

pdf-- step-- sat-- x_t-- dwg-- dxf

CORONALFSL7012Z27

Mod.70
1\2"x5\16" (08B1) Z27
63,18 $

11

11 ottobre

pdf-- step-- sat-- x_t-- dwg-- dxf

CORONALFSL9012Z32

Mod.90
1\2"x5\16" (08B1) Z32
56,42 $

29

11 ottobre

pdf-- step-- sat-- x_t-- dwg-- dxf

CORONALFSL9058Z26

Mod.90
5\8"x3\8" (10B1) Z26
74,62 $

15

11 ottobre

pdf-- step-- sat-- x_t-- dwg-- dxf

CORONALFSL9034Z22

Mod.90
3\4"x7\16" (12B1) Z22
88,79 $

19

11 ottobre

pdf-- step-- sat-- x_t-- dwg-- dxf

CORONALFSL11558Z31

Mod.115
5\8"x3\8" (10B1) Z31
65,52 $

13

11 ottobre

pdf-- step-- sat-- x_t-- dwg-- dxf

CORONALFSL11534Z26

Mod.115
3\4"x7\16" (12B1) Z26
92,04 $

13

11 ottobre

pdf-- step-- sat-- x_t-- dwg-- dxf

CORONALFSL1151Z20

Mod.115
1"x17m\m (16B1) Z20
126,88 $

2

11 ottobre

pdf-- step-- sat-- x_t-- dwg-- dxf

CORONALFSL14034Z30

Mod.140
3\4"x7\16" (12B1) Z30
88,79 $

5

11 ottobre

pdf-- step-- sat-- x_t-- dwg-- dxf

CORONALFSL1401Z24

Mod.140
1"x17m\m (16B1) Z24
137,41 $

0

19 ottobre

pdf-- step-- sat-- x_t-- dwg-- dxf

CORONALFSL140114Z19

Mod.140
1"¼x3\4" (20B1) Z19
159,64 $

4

11 ottobre

pdf-- step-- sat-- x_t-- dwg-- dxf

CORONALFSL1701Z27

Mod.170
1"x17m\m (16B1) Z27
137,41 $

3

11 ottobre

pdf-- step-- sat-- x_t-- dwg-- dxf

CORONALFSL170114Z22

Mod.170
1"¼x3\4" (20B1) Z22
180,05 $

6

11 ottobre

pdf-- step-- sat-- x_t-- dwg-- dxf
-

Descrizione

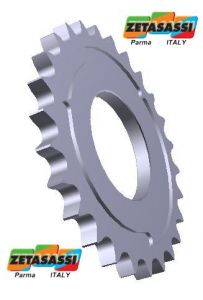

Corona per limitatori a frizione con segnalatore di slittamento

PAGINA CATALOGO

Scheda Tecnica

I limitatori di coppia Zetasassi nati 1982, sono dispositivi di sicurezza affidabili e di elevata qualità. Vengono utilizzati per proteggere le parti di comando da carichi eccessivi che possono danneggiare i vari organi di trasmissione, infatti il loro utilizzo è fondamentale dove ci sia la necessità di una protezione efficace dai sovraccarichi.

Trasmettono, nel funzionamento normale, la coppia necessaria e slittano quando sovraccaricati. La precisa regolazione della coppia viene effettuata semplicemente avvitando la ghiera di regolazione. Nel caso in cui la coppia ecceda il limite prestabilito la parte di comando viene automaticamente disinserita dalla parte condotta.

Tutti i limitatori di coppia Zetasassi utilizzano materiali di frizione con assenza di amianto, spinti da molle a tazza e regolate da una ghiera, che permette di registrare i carichi di coppia.

I limitatori di coppia LF possono essere forniti con e senza corona centrale, posso essere forniti anche con pulegge e/o ruote di trasmissione non presenti a catalogo.

I limitatori di coppia LF-SL sono forniti di dispositivo meccanico di slittamento, che segnala quando la coppia da trasmettere supera il valore impostato. In caso di sovraccarico un meccanismo a sfere provoca lo spostamento di un anello, che a sua volta può segnalare ad un fine corsa o a un sensore di prossimità il sovraccarico. Una volta eliminata la causa del sovraccarico e quindi dello slittamento del limitatore, non è necessario egire sul limitatore, che invece riarmerà il meccanismo del segnalatore e automaticamente riporterà l’anello nella posizione iniziale, il tutto subito dopo la ripartenza della trasmissione.

I limitatori di coppia con giunto assiale LFG sono forniti di una corona che viene inserita nel limitatore e un pignone, vengono poi accoppiati da una catena doppia. Questo permette di trasmettere assialmente (due perni sullo stesso asse) il moto, in più grazie alla funzione del limitatore avere la protezione da sovraccarichi.

Anche sul modello LFG è disponibile il dispositivo meccanico di slittamento LFG-SL.

Per i mozzi, pignoni, corone viene utilizzato materiale C40/C45, e vengono lavorate direttamente nella nostra officina, con nostri CNC, questo permette un altissimo controllo qualità. Il resto dei materiali utilizzati, come, molle, ghiere, e dischi di frizione, sono costruiti in Italia da nostri storici fornitori.

Posso essere forniti gia forati e con chiavetta di trascinamento.

Tutti i materiali, mozzi, flange, ghiere,corone, pignoni, ecc. Sono protetti da zincatura.

N.B.: Interruttori non inclusi.

Come scegliere il carico di coppia e quindi il limitatore e tarature:

Prima di tutto bisogna stabilire il livello si sicurezza “L” che non dipende solo dal carico nominale del funzionamento, ma anche delle forze inerziali, dal tipo di avviamento e arresto e dal tipo di motore utilizzato.

Facciamo quindi un esempio con motore elettrico, con avviamento, e carico standard ( standard: senza sovraccarichi particolari e con un avvio non brusco e o non troppo frequente ) . L=1

Stabiliamo adesso la coppia massima Nm da considerare:

(9550*L*Pkw)/G = Nm

Dove:

L= Livello di sicurezza (1)

Pkw = Potenza del motore in kw (1,5kw)

G= Giri della trasmissione  (1430)

(9550*1*1,5)/1430= Nm 10

Quindi la scelta del limitatore dovrà essere di carico uguale o superiore a 10 Nm
