Tendicinghia lineare

Sono costituiti da una base in lega leggera “speciale antigrippaggio” e testa di tensionatura in acciaio zincato compreso rullo tendicinghia, in acciaio zincato, alluminio e materiale plastico PA6. Newton180:420
Prezzo:
da 77,74 $


In stock
Prodotto nuovo

Brand - ZETASASSI®

ZETASASSI®
Listino:
Risparmi:
(%)
Quantità Risparmi
1 - 9
10 - 29 -5%
30 - 59 -10%
60 -15%
Richiedi informazioni via mail per ZETASASSI®
Tendicinghia lineare | ETH2PU
Codice
PULEGGIA
MATERIALE
Prezzo

Stock

Consegna

Quantità
Download-cad

ETH2PU5065NY

Ø50 x L65 (m\m)
NYLON
77,74 $

29

14 dicembre

pdf-- step-- sat-- x_t-- dwg-- dxf

ETH2PU5065AC

Ø50 x L65 (m\m)
ACCIAIO ZINCATO
83,85 $

188

14 dicembre

pdf-- step-- sat-- x_t-- dwg-- dxf

ETH2PU5065AL

Ø50 x L65 (m\m)
ALLUMINIO
83,85 $

217

14 dicembre

pdf-- step-- sat-- x_t-- dwg-- dxf
-

Descrizione

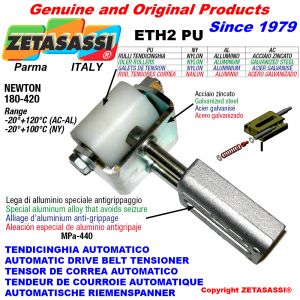

Tenditori per cinghie automatici lineari a molla ETH2 PU con forcella e rullo folle, costituiti da una base in una speciale lega di alluminio robustissima con un carico di rottura di 440MPa, ed antigrippaggio, che permette il perfetto scorrimento dei perni zincati in acciaio ad alta resistenza, dove viene fissata una staffa ad U in acciaio zincato, sulla quale è montato un rullo tendicinghia folle, compreso di cuscinetti a doppia schermatura.

PAGINA CATALOGO

Accessori

  1. 1
    Staffa supporto tenditore lineare
    Prezzo:
    da 16,77 $
    Le nostre staffe ABS create per supportare i nostri tendicatena, vengono fornite complete di viti per il corretto montaggio del tenditore. Create in acciaio zincato, forma e fattura evitano la torsione, quindi il tenditore montato mantiene le giusta pos
  2. 2
    Rullo tendicinghia - acciaio,alluminio,nylon
    Prezzo:
    da 11,44 $
    I nostri Rulli tendicinghia PU possono essere in Alluminio, Acciaio zincato, e in materiale plastico PA6.Ø30 L35 -Ø40 L45 -Ø40 L50 – Ø50 L50 – Ø50 L65 – Ø60 L60 – Ø60 L90 – Ø80 L80 – Ø80 L90.
  3. 3
    Precarico per tenditori lineari
    Prezzo:
    da 9,88 $
    STAFFA DI PRECARICO PER TENDITORI LINEARI. Per tutti i tenditori lineari. Acciaio zincato.
  4. 4
    Blocchetto per precarica tenditore lineare
    Prezzo:
    10,53 $
    Blocchetto per precarica tenditore lineare. Per tutti i tenditori lineari.

Simili

  1. 1
    Tendicinghia lineare
    Prezzo:
    da 47,84 $
    Sono costituiti da una base in lega leggera “speciale antigrippaggio” e testa di tensionatura in alluminio compreso rullo tendicinghia, in acciaio zincato, alluminio e materiale plastico PA6. Newton180:420
  2. 2
    Tendicinghia lineare (boccole ptfe)
    Prezzo:
    da 73,19 $
    Body is made of a special anti-seize light alloy and a aluminum tension head, including the idler rollers made Aluminium, Zinc Coated Steel and plastic material type PA6. Newton180:420
  3. 3
    Tendicinghia lineare
    Prezzo:
    da 52,26 $
    Costituiti da una base in lega leggera “speciale antigrippaggio”, con un altissima robustezza.I modelli ETPUG versione con corpo e testa di tensionatura in lega leggera compreso puleggia a gola. Newton180:420
  4. 4
    Tendicinghia lineare (boccole ptfe)
    Prezzo:
    da 77,48 $
    Costituiti da una base in lega leggera “speciale antigrippaggio”, con un altissima robustezza.I modelli ETPUG versione con corpo e testa di tensionatura in lega leggera compreso puleggia a gola. Newton180:420
  5. 5
    Tendicinghia lineare (boccole ptfe)
    Prezzo:
    da 98,80 $
    Sono costituiti da una base in lega leggera “speciale antigrippaggio” e testa di tensionatura in acciaio zincato compreso rullo tendicinghia, in acciaio zincato, alluminio e materiale plastico PA6. Newton180:420
  6. 6
    Tendicinghia lineare
    Prezzo:
    da 77,74 $
    Sono costituiti da una base in lega leggera “speciale antigrippaggio” e testa di tensionatura in acciaio zincato compreso rullo tendicinghia, in acciaio zincato, alluminio e materiale plastico PA6. Newton180:420
  7. 7
    Tendicinghia lineare (boccole ptfe)
    Prezzo:
    da 98,80 $
    Sono costituiti da una base in lega leggera “speciale antigrippaggio” e testa di tensionatura in acciaio zincato compreso rullo tendicinghia, in acciaio zincato, alluminio e materiale plastico PA6. Newton180:420
  8. 8
    Staffa supporto rulli tendicinghia
    Prezzo:
    da 44,07 $
    Create per supportare i nostri rulli tendicinghia PU tipo B , vengono fornite complete di rullo tendicinghia con doppio cuscinetto a doppia schermatura, montate una ad una manualmente per avere il massimo controllo dello scorrimento dei cuscinetti a sfera

Scheda Tecnica

TENDITORI - TENDICATENA – TENDICINGHIA AUTOMATICI

LINEARI - ASSIALI

I nostri tenditori lineari serie TO TA ET sono nati nel 1979, brevettati nel 1981 i primi al Mondo per la costruzione dei tendicatena tipo lineare con l’utilizzo di perni , terzi al Mondo e primi in Italia nella costruzione e progettazione di tenditori automatici in genere.

Nati con la base in alluminio con boccole per i perni, sono stati poi modificati, grazie alle tecnologie della pressofusione infatti non abbiamo più la necessità di utilizzare le boccole di scorrimento. Le nostre basi sono in una particolare mescola di leghe non solo leggere.

Questa lega è più pesante dell’alluminio, conferisce una struttura molto più robusta dell’alluminio, e sopporta meglio anche le temperature, creando meno spostamenti possibili alle tolleranze delle stesse, essendo anti-grippante permette un perfetto scorrimento dei perni interni, infatti i giochi dei perni si riduce a 0,05:0,13 m\m, tutte le nostre fusioni vengono lavorate con nostri CNC.

Gli stessi tenditori hanno comunque una variante con boccole di scorrimento a secco KU, precisiamo che le basi rimangono comunque in lega leggera e non puramente di alluminio, infatti da nostra esperienza abbiamo imparato che l’alluminio ha degli spostamenti anche a causa delle temperature e trattenendolo nel tempo possono creare dei problemi alle tolleranze delle boccole stesse, mentre utilizzando questa mescola e con lavorazioni specifiche, che vengono effettuate direttamente dai nostri CNC, abbiamo la certezza della tenuta meccanica. I giochi dei perni rientra tra 0,02:0,05 m\m.

Perché e quando utilizzare le boccole ?

Si utilizzano molto raramente, solitamente nei tendicinghia dove le cinghie girano ad alta velocità e necessitano di smorzare frequenze sui tratti di rinvio o per tratti lunghi, esempio macchine da stampa…

Oppure quando ci sia la necessità di montare un tenditore automatico in una posizione poco accessibile all’operatore.

Ricordiamo che in tutti i casi per i perni di scorrimento è necessario dopo il montaggio o prima della pre-carica un minimo di ingrassaggio, cosi come è necessario ingrassare comunque i perni durante la vita della macchina durante le classiche manutenzioni…

Per la maggior parte dei casi è meglio e consigliamo il modello senza le boccole, infatti dove ci sia la necessità di recuperare velocemente il punto iniziale di pre-carica ( immaginiamo per esempio la partenza di una trasmissione senza una rampa di accelerazione o di decelerazione) il tenditore automatico deve poter recuperare velocemente i punto iniziale, e le boccole di scorrimento, che diminuiscono i giochi sui perni, non sono sempre la scelta giusta…

Oppure non è opportuno utilizzarle dove ci sia troppa umidità,  il formarsi di condensa,  vi invitiamo in questo caso di consultare in nostro modello NT…

I nostro tendicatena automatico serie NT é nato intorno all’anno 2000 brevettato nel 2001.

Nato per l’esigenza di avere un tendicatena automatico completamente chiuso, per evitare infiltrazioni, ( polveri di cemento, ceramiche, terra,  oppure zuccheri, farine ecc..)…

Data l’esperienza nei modelli precedenti ma per mantenere i costi di produzione sostenibili, abbiamo progettato il prodotto in alluminio, mettendo delle boccole di scorrimento autolubrificanti in materiale plastico, consentendo cosi all’alluminio della base di avere spostamenti dovuti anche dalle temperature, ma di non incidere sullo scorrimento dei perni, infatti le boccole sono bloccate per interferenza in più hanno un grano di bloccaggio, disegnate appositamente per non perdere le tolleranze (sappiamo infatti che i materiali plastici si muovono anche a causa dell’umidità che è presente nell’aria)… I giochi dei perni si aggirano tra 0,06:0,16m\m…

Il Cuore della macchina è la sua trasmissione, curiamola con i prodotti migliori e di qualità Made in Italy…
