Tendicatena lineare

Sono costituiti da una base in lega leggera speciale antigrippaggio, con pattino di tensionatura PE1000 UHMW. Per catena: ISO 3/8 06B - ISO 1/2 08B - ISO 5/8 10B - ASA35C - ASA40A semplice, doppia. Newton 95:190 - 130:250
Prezzo:
da $ 20,02


In stock
Prodotto nuovo

Brand - ZETASASSI®

ZETASASSI®
Listino:
Risparmi:
(%)
Quantità Risparmi
1 - 9
10 - 29 -5%
30 - 59 -10%
60 -15%
Richiedi informazioni via mail per ZETASASSI®
Tendicatena lineare | TO08O
Codice
NEWTON
CATENA
Prezzo

Stock

Consegna

Quantità
Download-cad

TO08OU

130-250
8x3 3/8" 1/2" SEMPLICE
$ 20,54

353

29 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08O38S

130-250
3\8"x7\32"(06B1) SEMPLICE
$ 20,02

1.134

29 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08O38D

130-250
3\8"x7\32"(06B2) DOPPIA
$ 20,02

928

29 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08O12S

130-250
1\2"x5\16"(08B1) SEMPLICE
$ 20,02

1.020

29 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08O12D

130-250
1\2"x5\16"(08B2) DOPPIA
$ 20,02

1.221

29 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08O58S

130-250
5\8"x3\8"(10B1) SEMPLICE
$ 20,02

1.095

29 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08O58D

130-250
5\8"x3\8"(10B2) DOPPIA
$ 21,97

1.221

29 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08OASA35S

130-250
ASA35(06C1) SEMPLICE
$ 21,71

248

29 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08OASA35D

130-250
ASA35(06C2) DOPPIA
$ 21,71

200

29 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08OASA40S

130-250
ASA40(08A1) SEMPLICE
$ 22,62

221

29 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08OASA40D

130-250
ASA40(08A2) DOPPIA
$ 24,96

190

29 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08OU190

95-190
8x3 3/8" 1/2" SEMPLICE
$ 21,71

353

29 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08O38S190

95-190
3\8"x7\32"(06B1) SEMPLICE
$ 21,06

1.109

29 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08O38D190

95-190
3\8"x7\32"(06B2) DOPPIA
$ 21,06

927

29 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08O12S190

95-190
1\2"x5\16"(08B1) SEMPLICE
$ 21,06

1.020

29 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08O12D190

95-190
1\2"x5\16"(08B2) DOPPIA
$ 21,06

1.109

29 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08O58S190

95-190
5\8"x3\8"(10B1) SEMPLICE
$ 21,06

1.095

29 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08O58D190

95-190
5\8"x3\8"(10B2) DOPPIA
$ 23,14

1.109

29 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08OASA35S190

95-190
ASA35(06C1) SEMPLICE
$ 22,75

250

29 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08OASA35D190

95-190
ASA35(06C2) DOPPIA
$ 22,75

200

29 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08OASA40S190

95-190
ASA40(08A1) SEMPLICE
$ 23,66

221

29 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08OASA40D190

95-190
ASA40(08A2) DOPPIA
$ 26,00

190

29 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf
-

Descrizione

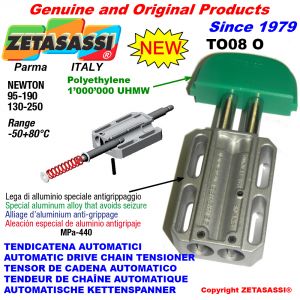

Tenditori per catena automatici lineari a molla TO08 testa ovale, costituiti da una base in una speciale lega di alluminio robustissima con un carico di rottura di 440MPa, ed antigrippaggio, che permette il perfetto scorrimento dei perni zincati in acciaio ad alta resistenza, dove viene fissata la testa o pattino tendicatena in polietilene 1’000’000 UHMW.

Newton  95:190  130:250

PAGINA CATALOGO

Accessori

  1. 1
    Pattino tendicatena
    Prezzo:
    da $ 5,46
    I Pattini di tensionatura catena, in materiale plastico anti-usura a basso coefficiente di attrito ( polietilene 1000 coefficiente attrito dinamico 0,06 acciaio a secco) resistono ad una temperatura di 65°C

Simili

  1. 1
    Tendicatena lineare
    Prezzo:
    da $ 24,44
    Sono costituiti da una base in lega leggera speciale antigrippaggio, con pattino di tensionatura PE1000 UHMW. Per catena: ISO 3/8 06B - ISO 1/2 08B - ISO 5/8 10B - ASA35C - ASA40A semplice, doppia. Newton 40:85 - 95:190 - 130:250
  2. 2
    Tendicatena lineare
    Prezzo:
    da $ 24,44
    Sono costituiti da una base in lega leggera speciale antigrippaggio, con pattino di tensionatura PE1000 UHMW. Per catena: ISO 3/8 06B - ISO 1/2 08B - ISO 5/8 10B - ASA35C - ASA40A semplice, doppia e tripla. Newton 40:85 - 95:190 - 130:250
  3. 3
    Tendicatena lineare
    Prezzo:
    da $ 20,93
    Sono costituiti da una base in lega leggera speciale antigrippaggio, con pattino di tensionatura PE1000 UHMW. Per catena: ISO 3/8 06B - ISO 1/2 08B - ISO 5/8 10B - ASA35C - ASA40A semplice, doppia. Newton 95:190 - 130:250
  4. 4
    Tendicatena lineare
    Prezzo:
    da $ 18,20
    I modelli TO 05, versione in materiale plastico.Questo modello è creato appositamente per catena da 3/8"x7/32" semplice. Newton40:85-95:190-130:250
  5. 5
    Tendicatena lineare
    Prezzo:
    da $ 20,93
    Con corpo in materiale plastico e testa di tensionatura in PE1000 UHMW. Per catena: ISO 3/8 06B - ISO 1/2 08B - ISO 5/8 10B - ASA35C - ASA40A semplice, doppia. Newton40:85-95:190-130:250
  6. 6
    Tendicatena lineare
    Prezzo:
    da $ 21,84
    Corpo in materiale plastico e testa di tensionatura in PE1000 UHMW. Per catena: ISO 3/8 06B - ISO 1/2 08B - ISO 5/8 10B - ASA35C - ASA40A semplice, doppia e tripla. Newton 40:85 - 95:190 - 130:250
  7. 7
    Tendicatena lineare (boccole ptfe)
    Prezzo:
    da $ 41,86
    Sono costituiti da una base in lega leggera speciale antigrippaggio, con pattino di tensionatura PE1000 UHMW. Per catena: ISO 3/8 06B - ISO 1/2 08B - ISO 5/8 10B - ASA35C - ASA40A semplice, doppia. Newton 40:85 - 95:190 - 130:250
  8. 8
    Tendicatena lineare (boccole ptfe)
    Prezzo:
    da $ 42,77
    Sono costituiti da una base in lega leggera speciale antigrippaggio, con pattino di tensionatura PE1000 UHMW. Per catena: ISO 3/8 06B - ISO 1/2 08B - ISO 5/8 10B - ASA35C - ASA40A semplice, doppia e tripla. Newton 40:85 - 95:190 - 130:25
  9. 9
    Tendicatena lineare
    Prezzo:
    da $ 31,85
    Sono costituiti da una base in lega leggera speciale antigrippaggio, con pattino di tensionatura PE1000 UHMW. Per catena:ISO 5/8 10B-3/4 12B-1" 16B-1"1/4 20B-1"1/2 24B semplice, doppia. Newton 90:340-110:450
  10. 10
    Tendicatena lineare (boccole ptfe)
    Prezzo:
    da $ 51,35
    Sono costituiti da una base in lega leggera speciale antigrippaggio, con pattino di tensionatura PE1000 UHMW. Per catena:ISO 5/8 10B-3/4 12B-1" 16B-1"1/4 20B-1"1/2 24B semplice, doppia. Newton 90:340-110:450
  11. 11
    Tendicatena lineare
    Prezzo:
    da $ 32,89
    Sono costituiti da una base in lega leggera speciale antigrippaggio, con pattino di tensionatura PE1000 UHMW. Per catena: ISO 5/8 10B-3/4 12B-1" 16B-1"1/4 20B-1"1/2 24B semplice, doppia e tripla. Newton 90:340 - 110:450
  12. 12
    Tendicatena lineare (boccole ptfe)
    Prezzo:
    da $ 52,39
    Sono costituiti da una base in lega leggera speciale antigrippaggio, con pattino di tensionatura PE1000 UHMW. Per catena: ISO 5/8 10B-3/4 12B-1" 16B-1"1/4 20B-1"1/2 24B semplice, doppia e tripla. Newton 90:340 - 110:450

Scheda Tecnica

TENDITORI - TENDICATENA – TENDICINGHIA AUTOMATICI

LINEARI - ASSIALI

I nostri tenditori lineari serie TO TA ET sono nati nel 1979, brevettati nel 1981 i primi al Mondo per la costruzione dei tendicatena tipo lineare con l’utilizzo di perni , terzi al Mondo e primi in Italia nella costruzione e progettazione di tenditori automatici in genere.

Nati con la base in alluminio con boccole per i perni, sono stati poi modificati, grazie alle tecnologie della pressofusione infatti non abbiamo più la necessità di utilizzare le boccole di scorrimento. Le nostre basi sono in una particolare mescola di leghe non solo leggere.

Questa lega è più pesante dell’alluminio, conferisce una struttura molto più robusta dell’alluminio, e sopporta meglio anche le temperature, creando meno spostamenti possibili alle tolleranze delle stesse, essendo anti-grippante permette un perfetto scorrimento dei perni interni, infatti i giochi dei perni si riduce a 0,05:0,13 m\m, tutte le nostre fusioni vengono lavorate con nostri CNC.

Gli stessi tenditori hanno comunque una variante con boccole di scorrimento a secco KU, precisiamo che le basi rimangono comunque in lega leggera e non puramente di alluminio, infatti da nostra esperienza abbiamo imparato che l’alluminio ha degli spostamenti anche a causa delle temperature e trattenendolo nel tempo possono creare dei problemi alle tolleranze delle boccole stesse, mentre utilizzando questa mescola e con lavorazioni specifiche, che vengono effettuate direttamente dai nostri CNC, abbiamo la certezza della tenuta meccanica. I giochi dei perni rientra tra 0,02:0,05 m\m.

Perché e quando utilizzare le boccole ?

Si utilizzano molto raramente, solitamente nei tendicinghia dove le cinghie girano ad alta velocità e necessitano di smorzare frequenze sui tratti di rinvio o per tratti lunghi, esempio macchine da stampa…

Oppure quando ci sia la necessità di montare un tenditore automatico in una posizione poco accessibile all’operatore.

Ricordiamo che in tutti i casi per i perni di scorrimento è necessario dopo il montaggio o prima della pre-carica un minimo di ingrassaggio, cosi come è necessario ingrassare comunque i perni durante la vita della macchina durante le classiche manutenzioni…

Per la maggior parte dei casi è meglio e consigliamo il modello senza le boccole, infatti dove ci sia la necessità di recuperare velocemente il punto iniziale di pre-carica ( immaginiamo per esempio la partenza di una trasmissione senza una rampa di accelerazione o di decelerazione) il tenditore automatico deve poter recuperare velocemente i punto iniziale, e le boccole di scorrimento, che diminuiscono i giochi sui perni, non sono sempre la scelta giusta…

Oppure non è opportuno utilizzarle dove ci sia troppa umidità,  il formarsi di condensa,  vi invitiamo in questo caso di consultare in nostro modello NT…

I nostro tendicatena automatico serie NT é nato intorno all’anno 2000 brevettato nel 2001.

Nato per l’esigenza di avere un tendicatena automatico completamente chiuso, per evitare infiltrazioni, ( polveri di cemento, ceramiche, terra,  oppure zuccheri, farine ecc..)…

Data l’esperienza nei modelli precedenti ma per mantenere i costi di produzione sostenibili, abbiamo progettato il prodotto in alluminio, mettendo delle boccole di scorrimento autolubrificanti in materiale plastico, consentendo cosi all’alluminio della base di avere spostamenti dovuti anche dalle temperature, ma di non incidere sullo scorrimento dei perni, infatti le boccole sono bloccate per interferenza in più hanno un grano di bloccaggio, disegnate appositamente per non perdere le tolleranze (sappiamo infatti che i materiali plastici si muovono anche a causa dell’umidità che è presente nell’aria)… I giochi dei perni si aggirano tra 0,06:0,16m\m…

Il Cuore della macchina è la sua trasmissione, curiamola con i prodotti migliori e di qualità Made in Italy…

Volete altre spiegazioni riguardati i nostri prodotti…

Contattateci sapremo consigliarvi il prodotto giusto per le vostre applicazioni…
