Tendicatena lineare

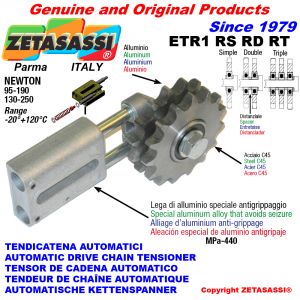

Base in lega leggera “speciale antigrippaggio”testa di tensionatura in alluminio compreso di pignone tendicatena. Per catena:ISO 3/8 06B z15 - 1/2 08B z15 - 5/8 10B z15 - 3/4 12B z15. Semplice, doppia, tripla. Newton130:250-95:190
Prezzo:
da $ 38,35


In stock
Prodotto nuovo

Brand - ZETASASSI®

ZETASASSI®
Listino:
Risparmi:
(%)
Quantità Risparmi
1 - 9
10 - 29 -5%
30 - 59 -10%
60 -15%
Richiedi informazioni via mail per ZETASASSI®
Tendicatena lineare | ETR1RSRDRT
Codice
NEWTON
PIGNONE
Prezzo

Stock

Consegna

Quantità
Download-cad

ETR1RS38

130-250
3\8"x7\32"(06B1) Z15 SEMPLICE
$ 38,35

781

20 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR1RD38

130-250
3\8"x7\32"(06B2) Z15 DOPPIA
$ 46,54

74

20 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR1RT38

130-250
3\8"x7\32"(06B3) Z15 TRIPLA
$ 54,73

37

20 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR1RS12

130-250
1\2"x5\16"(08B1) Z15 SEMPLICE
$ 39,26

781

20 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR1RD12

130-250
1\2"x5\16"(08B2) Z15 DOPPIA
$ 48,36

2.936

20 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR1RT12

130-250
1\2"x5\16"(08B3) Z15 TRIPLA
$ 57,46

967

20 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR1RS58

130-250
5\8"x3\8"(10B1) Z15 SEMPLICE
$ 40,82

4.505

20 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR1RD58

130-250
5\8"x3\8"(10B2) Z15 DOPPIA
$ 51,35

92

20 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR1RS34

130-250
3\4"x7\16"(12B1) Z15 SEMPLICE
$ 42,90

3.776

20 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR1RD34

130-250
3\4"x7\16"(12B2) Z15 DOPPIA
$ 55,64

757

20 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR1RS38190

95-190
3\8"x7\32"(06B1) Z15 SEMPLICE
$ 42,90

781

20 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR1RD38190

95-190
3\8"x7\32"(06B2) Z15 DOPPIA
$ 51,09

74

20 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR1RT38190

95-190
3\8"x7\32"(06B3) Z15 TRIPLA
$ 59,28

37

20 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR1RS12190

95-190
1\2"x5\16"(08B1) Z15 SEMPLICE
$ 43,81

781

20 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR1RD12190

95-190
1\2"x5\16"(08B2) Z15 DOPPIA
$ 52,91

2.936

20 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR1RT12190

95-190
1\2"x5\16"(08B3) Z15 TRIPLA
$ 62,01

967

20 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR1RS58190

95-190
5\8"x3\8"(10B1) Z15 SEMPLICE
$ 45,37

4.505

20 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR1RD58190

95-190
5\8"x3\8"(10B2) Z15 DOPPIA
$ 55,90

92

20 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR1RS34190

95-190
3\4"x7\16"(12B1) Z15 SEMPLICE
$ 47,45

3.776

20 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR1RD34190

95-190
3\4"x7\16"(12B2) Z15 DOPPIA
$ 60,19

757

20 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf
-

Descrizione

Tendicatena automatici lineari a molla ETR1 con pignone RS RD RT, costituiti da una base in una speciale lega di alluminio robustissima con un carico di rottura di 440MPa, ed antigrippaggio, che permette il perfetto scorrimento dei perni zincati in acciaio ad alta resistenza, dove viene fissata una testa in alluminio filettata, sulla quale è montato un pignone tendicatena folle compreso di cuscinetti a doppia schermatura modello RS RD RT.

PAGINA CATALOGO

Accessori

  1. 1
    Staffa supporto tenditore lineare
    Prezzo:
    da $ 16,77
    Le nostre staffe ABS create per supportare i nostri tendicatena, vengono fornite complete di viti per il corretto montaggio del tenditore. Create in acciaio zincato, forma e fattura evitano la torsione, quindi il tenditore montato mantiene le giusta pos
  2. 2
    Staffa supporto pignoni tendicatena
    Prezzo:
    da $ 28,34
    Create per supportare pignoni tendicatena per catene semplici e doppie, vengono fornite complete di pignone tendicatena montato. Facili da montare, robuste ed economiche, vi faranno risparmiare soluzioni alternative per supportare i pignoni tendicatena
  3. 3
    Staffa supporto pignoni tendicatena a denti temprati
    Prezzo:
    da $ 30,42
    Create per supportare pignoni tendicatena per catene semplici e doppie, vengono fornite complete di pignone tendicatena montato. Facili da montare, robuste ed economiche, vi faranno risparmiare soluzioni alternative per supportare i pignoni tendicatena
  4. 4
    Kit pignoni tendicatena
    Prezzo:
    da $ 10,79
    Corpo dentato e cuscinetto a sfere con doppia schermatura montato centralmente, pronti al montaggio in particolari punti di tensione oppure di rinvio. Per catena 3\8 06B z15- 1\2" 08B z15- 5\8" 10B z15- 3\4" 12B z15- 1" 16B z13, semplice doppia tripla.
  5. 5
    Pignoni tendicatena inox
    Prezzo:
    da $ 34,71
    3/8"x7/32"(06B1) z21 1/2"x5/16"(08B1) z16 5/8"x3/8"(10B1) z17 3/4"x7/16"(12B1) z15 1"x17 m\m (16B1) z12
  6. 6
    Precarico per tenditori lineari
    Prezzo:
    da $ 9,88
    STAFFA DI PRECARICO PER TENDITORI LINEARI. Per tutti i tenditori lineari. Acciaio zincato.
  7. 7
    Pignoni tendicatena
    Prezzo:
    da $ 5,59
    3/8"x7/32"(06B1) z21 1/2"x5/16"(08B1) z16 1/2"x5/16"(08B1) z14 5/8"x3/8"(10B1) z17 3/4"x7/16"(12B1) z15 3/4"x7/16"(12B1) z13 1"x17 m\m (16B1) z12 1"1/4x3/4"(20B1) z9 1"1/2x1"(24B1) z9 1"3/4x1"1/4(28B1) z9
  8. 8
    Pignoni tendicatena denti temprati
    Prezzo:
    da $ 7,67
    3/8"x7/32"(06B1) z21 1/2"x5/16"(08B1) z16 5/8"x3/8"(10B1) z17 3/4"x7/16"(12B1) z15 1"x17 m\m (16B1) z12
  9. 9
    Kit pignoni tendicatena
    Prezzo:
    da $ 3,64
    KIT per pignoni tendicatena AC - ACTE Composti da vite e distanziale tornito in acciao zincato.
  10. 10
    Pignone tendicatena
    Prezzo:
    da $ 8,19
    Corpo dentato e cuscinetto a sfere con doppia schermatura montato centralmente, pronti al montaggio in particolari punti di tensione oppure di rinvio. Per catena 3\8 06B z15- 1\2" 08B z15- 5\8" 10B z15- 3\4" 12B z15- 1" 16B z13, semplice doppia tripla
  11. 11
    Blocchetto per precarica tenditore lineare
    Prezzo:
    $ 10,53
    Blocchetto per precarica tenditore lineare. Per tutti i tenditori lineari.

Simili

  1. 1
    Tendicatena lineare
    Prezzo:
    da $ 47,84
    Base in lega leggera “speciale antigrippaggio” e testa di tensionatura in acciaio zincato compreso di pignone tendicatena. Per catena:ISO 3/8 06B z21 - 1/2 08B z16-1/2 08B z14, semplice e doppia. Newton130:250
  2. 2
    Tendicatena lineare (boccole ptfe)
    Prezzo:
    da $ 65,39
    Base in lega leggera “speciale antigrippaggio” e testa di tensionatura in acciaio zincato compreso di pignone tendicatena. Per catena:ISO 3/8 06B z21 - 1/2 08B z16 -1/2 08B z14, semplice e doppia. Newton130:250
  3. 3
    Tendicatena lineare (boccole ptfe)
    Prezzo:
    da $ 67,34
    Base in lega leggera “speciale antigrippaggio” e testa di tensionatura in acciaio zincato compreso di pignone tendicatena a denti temprati. Per catena:ISO 3/8 06B z21 - 1/2 08B z16, semplice. Newton130:250
  4. 4
    Tendicatena lineare
    Prezzo:
    da $ 49,92
    Base in lega leggera “speciale antigrippaggio” e testa di tensionatura in acciaio zincato compreso di pignone tendicatena a denti temprati. Per catena:ISO 3/8 06B z21 - 1/2 08B z16, semplice. Newton130:250
  5. 5
    Tendicatena lineare
    Prezzo:
    da $ 38,35
    Base in lega leggera “speciale antigrippaggio”testa di tensionatura in alluminio compreso di pignone tendicatena. Per catena:ISO 3/8 06B z21 - 1/2 08B z16 - 5/8 10B z17 - 3/4 12B z15. Semplice e doppia. Newton130:250-95:190
  6. 6
    Tendicatena lineare (boccole ptfe)
    Prezzo:
    da $ 58,24
    Base in lega leggera “speciale antigrippaggio”testa di tensionatura in alluminio compreso di pignone tendicatena. Per catena:ISO 3/8 06B z21 - 1/2 08B z16 - 5/8 10B z17 - 3/4 12B z15. Semplice e doppia. Newton130:250-95:190
  7. 7
    Tendicatena lineare (boccole ptfe)
    Prezzo:
    da $ 60,19
    Base in lega leggera “speciale antigrippaggio”testa di tensionatura in alluminio compreso di pignone tendicatena. Per catena:ISO 3/8 06B z21 - 1/2 08B z16 - 5/8 10B z17 - 3/4 12B z15. Semplice. Newton130:250-95:190
  8. 8
    Tendicatena lineare
    Prezzo:
    da $ 40,43
    Base in lega leggera “speciale antigrippaggio”testa di tensionatura in alluminio compreso di pignone tendicatena. Per catena:ISO 3/8 06B z21 - 1/2 08B z16 - 5/8 10B z17 - 3/4 12B z15. Semplice. Newton130:250-95:190
  9. 9
    Tendicatena lineare (boccole ptfe)
    Prezzo:
    da $ 58,24
    Base in lega leggera “speciale antigrippaggio”testa di tensionatura in alluminio compreso di pignone tendicatena. Per catena:ISO 3/8 06B z15 - 1/2 08B z15 - 5/8 10B z15 - 3/4 12B z15. Semplice, doppia, tripla. Newton130:250-95:190

Scheda Tecnica

TENDITORI - TENDICATENA – TENDICINGHIA AUTOMATICI

LINEARI - ASSIALI

I nostri tenditori lineari serie TO TA ET sono nati nel 1979, brevettati nel 1981 i primi al Mondo per la costruzione dei tendicatena tipo lineare con l’utilizzo di perni , terzi al Mondo e primi in Italia nella costruzione e progettazione di tenditori automatici in genere.

Nati con la base in alluminio con boccole per i perni, sono stati poi modificati, grazie alle tecnologie della pressofusione infatti non abbiamo più la necessità di utilizzare le boccole di scorrimento. Le nostre basi sono in una particolare mescola di leghe non solo leggere.

Questa lega è più pesante dell’alluminio, conferisce una struttura molto più robusta dell’alluminio, e sopporta meglio anche le temperature, creando meno spostamenti possibili alle tolleranze delle stesse, essendo anti-grippante permette un perfetto scorrimento dei perni interni, infatti i giochi dei perni si riduce a 0,05:0,13 m\m, tutte le nostre fusioni vengono lavorate con nostri CNC.

Gli stessi tenditori hanno comunque una variante con boccole di scorrimento a secco KU, precisiamo che le basi rimangono comunque in lega leggera e non puramente di alluminio, infatti da nostra esperienza abbiamo imparato che l’alluminio ha degli spostamenti anche a causa delle temperature e trattenendolo nel tempo possono creare dei problemi alle tolleranze delle boccole stesse, mentre utilizzando questa mescola e con lavorazioni specifiche, che vengono effettuate direttamente dai nostri CNC, abbiamo la certezza della tenuta meccanica. I giochi dei perni rientra tra 0,02:0,05 m\m.

Perché e quando utilizzare le boccole ?

Si utilizzano molto raramente, solitamente nei tendicinghia dove le cinghie girano ad alta velocità e necessitano di smorzare frequenze sui tratti di rinvio o per tratti lunghi, esempio macchine da stampa…

Oppure quando ci sia la necessità di montare un tenditore automatico in una posizione poco accessibile all’operatore.

Ricordiamo che in tutti i casi per i perni di scorrimento è necessario dopo il montaggio o prima della pre-carica un minimo di ingrassaggio, cosi come è necessario ingrassare comunque i perni durante la vita della macchina durante le classiche manutenzioni…

Per la maggior parte dei casi è meglio e consigliamo il modello senza le boccole, infatti dove ci sia la necessità di recuperare velocemente il punto iniziale di pre-carica ( immaginiamo per esempio la partenza di una trasmissione senza una rampa di accelerazione o di decelerazione) il tenditore automatico deve poter recuperare velocemente i punto iniziale, e le boccole di scorrimento, che diminuiscono i giochi sui perni, non sono sempre la scelta giusta…

Oppure non è opportuno utilizzarle dove ci sia troppa umidità,  il formarsi di condensa,  vi invitiamo in questo caso di consultare in nostro modello NT…

I nostro tendicatena automatico serie NT é nato intorno all’anno 2000 brevettato nel 2001.

Nato per l’esigenza di avere un tendicatena automatico completamente chiuso, per evitare infiltrazioni, ( polveri di cemento, ceramiche, terra,  oppure zuccheri, farine ecc..)…

Data l’esperienza nei modelli precedenti ma per mantenere i costi di produzione sostenibili, abbiamo progettato il prodotto in alluminio, mettendo delle boccole di scorrimento autolubrificanti in materiale plastico, consentendo cosi all’alluminio della base di avere spostamenti dovuti anche dalle temperature, ma di non incidere sullo scorrimento dei perni, infatti le boccole sono bloccate per interferenza in più hanno un grano di bloccaggio, disegnate appositamente per non perdere le tolleranze (sappiamo infatti che i materiali plastici si muovono anche a causa dell’umidità che è presente nell’aria)… I giochi dei perni si aggirano tra 0,06:0,16m\m…

Il Cuore della macchina è la sua trasmissione, curiamola con i prodotti migliori e di qualità Made in Italy…
