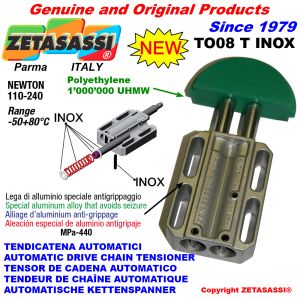

Tendicatena lineare inox

Costituiti da base in lega leggera antigrippaggio, pattino di tensionatura PE1000 UHMW. Con perni, molle e particolari di montaggio in acciaio inox. Per catena:ISO3/8 06B-ISO1/2 08B-ISO5/8 10B-ASA35 06C-ASA40 08A semplice, doppia. Newton110:240
Prezzo:
da $ 50,44


In stock
Prodotto nuovo

Brand - ZETASASSI®

ZETASASSI®
Listino:
Risparmi:
(%)
Quantità Risparmi
1 - 9
10 - 29 -5%
30 - 59 -10%
60 -15%
Richiedi informazioni via mail per ZETASASSI®
Tendicatena lineare inox | TO08TINOX
Codice
NEWTON
CATENA
Prezzo

Stock

Consegna

Quantità
Download-cad

TO08TUINOX

110-240
8x3 3/8" 1/2" SEMPLICE
$ 51,74

295

30 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08T38SINOX

110-240
3\8"x7\32"(06B1) SEMPLICE
$ 50,44

1.109

30 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08T38DINOX

110-240
3\8"x7\32"(06B2) DOPPIA
$ 50,44

1.109

30 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08T12SINOX

110-240
1\2"x5\16"(08B1) SEMPLICE
$ 50,44

1.109

30 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08T12DINOX

110-240
1\2"x5\16"(08B2) DOPPIA
$ 50,44

1.109

30 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08T58SINOX

110-240
5\8"x3\8"(10B1) SEMPLICE
$ 50,44

1.109

30 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08T58DINOX

110-240
5\8"x3\8"(10B2) DOPPIA
$ 52,39

1.109

30 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08TASA35SINOX

110-240
ASA35(06C1) SEMPLICE
$ 52,00

216

30 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08TASA35DINOX

110-240
ASA35(06C2) DOPPIA
$ 52,00

150

30 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08TASA40SINOX

110-240
ASA40(08A1) SEMPLICE
$ 52,78

293

30 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf

TO08TASA40DINOX

110-240
ASA40(08A2) DOPPIA
$ 55,12

150

30 marzo

pdf-- step-- sat-- x_t-- dwg-- dxf
-

Descrizione

Tenditori per catena automatici lineari a molla TO08INOX testa tonda, costituiti da una base in una speciale lega di alluminio robustissima con un carico di rottura di 440MPa, ed antigrippaggio, che permette il perfetto scorrimento dei perni in acciaio AISI 304 ad alta resistenza, dove viene fissata la testa o pattino tendicatena in polietilene 1’000’000 UHMW.

Newton 110:240

PAGINA CATALOGO

Accessori

  1. 1
    Pattino tendicatena
    Prezzo:
    da $ 6,37
    I Pattini di tensionatura catena, in materiale plastico anti-usura a basso coefficiente di attrito ( polietilene 1000 coefficiente attrito dinamico 0,06 acciaio a secco) resistono ad una temperatura di 65°C.

Simili

  1. 1
    Tendicatena lineare inox
    Prezzo:
    da $ 43,68
    Corpo in materiale plastico e testa di tensionatura in PE1000 UHMW . Con perni, molle e particolari di montaggio in acciaio inox. Per catena:ISO3/8 06B-ISO1/2 08B-ISO5/8 10B-ASA35 06C-ASA40 08A semplice, doppia. Newton110:240
  2. 2
    Tendicatena lineare inox
    Prezzo:
    da $ 44,59
    Corpo in materiale plastico e testa di tensionatura in PE1000 UHMW Con perni, molle e particolari di montaggio in acciaio inox. Per catena:ISO3/8 06B-ISO1/2 08B-ISO5/8 10B-ASA35 06C-ASA40 08A semplice, doppia, tripla. Newton110:240
  3. 3
    Tendicatena lineare inox
    Prezzo:
    da $ 49,53
    Costituiti da base in lega leggera antigrippaggio, pattino di tensionatura PE1000 UHMW. Con perni, molle e particolari di montaggio in acciaio inox. Per catena:ISO3/8 06B-ISO1/2 08B-ISO5/8 10B-ASA35 06C-ASA40 08A semplice, doppia. Newton110:240
  4. 4
    Tendicatena lineare inox (boccole ptfe)
    Prezzo:
    da $ 67,47
    Costituiti da base in lega leggera antigrippaggio, pattino di tensionatura PE1000 UHMW. Con perni, molle e particolari di montaggio in acciaio inox. Per catena:ISO3/8 06B-ISO1/2 08B-ISO5/8 10B-ASA35 06C-ASA40 08A semplice, doppia. Newton110:240
  5. 5
    Tendicatena lineare inox
    Prezzo:
    da $ 50,44
    Costituiti da base in lega leggera antigrippaggio, pattino di tensionatura PE1000 UHMW. Con perni, molle e particolari di montaggio in acciaio inox. Per catena:ISO3/8 06B-ISO1/2 08B-ISO5/8 10B-ASA35 06C-ASA40 08A semplice, doppia, tripla. Newton110:240
  6. 6
    Tendicatena lineare inox (boccole ptfe)
    Prezzo:
    da $ 68,38
    Costituiti da base in lega leggera antigrippaggio, pattino di tensionatura PE1000 UHMW. Con perni, molle e particolari di montaggio in acciaio inox. Per catena:ISO3/8 06B-ISO1/2 08B-ISO5/8 10B-ASA35 06C-ASA40 08A semplice, doppia, tripla. Newton110:240
  7. 7
    Tendicatena lineare inox
    Prezzo:
    da $ 49,53
    Costituiti da base in lega leggera antigrippaggio, pattino di tensionatura PE1000 UHMW. Con perni, molle e particolari di montaggio in acciaio inox. Per catena:ISO3/8 06B-ISO1/2 08B-ISO5/8 10B-ASA35 06C-ASA40 08A semplice, doppia. Newton110:240

Scheda Tecnica

I tenditori sono dei dispositivi che consentono di recuperare e mantenere la corretta tensione della trasmissione, possono essere automatici o fissi , lineari o rotativi, in tutti i casi comunque sono regolabili.  I meccanismi automatici possono essere costituiti da molle oppure elastomeri in gomma. Lo scopo del tenditore oltre a recuperare la tensione della trasmissione è di evitare vibrazioni, rumorosità ed eventuali rotture delle trasmissioni, i vantaggi dell’utilizzo sono molteplici, assenza di manutenzione, maggior rendimento della trasmissione, minor usura dei componenti quindi maggiore durata della trasmissione stessa.

Tutto questo rende l’utilizzo dei tenditori vantaggioso sia per il lato tecnico che per quello economico.

Le basi dei nostri tenditori possono essere in vai materiali, plastiche, alluminio, leghe di alluminio, in alcuni casi sono completamente ricavati dal pieno anche in AISI 304L/316L, oppure su richiesta del cliente con qualsiasi tipo di materiale.

La mescola da noi più utilizzata nella pressofusione, è una speciale lega di alluminio robustissima e anti grippante, infatti vanta un carico di rottura di 440MPa, mentre le mescole di alluminio si aggirano intorno a 240 MPa; se consideriamo che il ferro più utilizzato e comune è l’FE360 e ha un carico di 360MPa, possiamo dire che la nostra lega è l’ideale per questo tipo di applicazioni, determinante soprattutto per la vita del prodotto in qualsiasi situazione…

Tutti i materiali sono lavorati direttamente nella nostra officina con le nostre macchine a controllo numerico.

I tenditori possono essere utilizzati anche come pressori, ammortizzatori, stabilizzatori, tensionatori e regolatori di rulli per nastri ecc.

TENDITORI - TENDICATENA – TENDICINGHIA AUTOMATICI

LINEARI - ASSIALI

I nostri tenditori lineari serie TO TA ET sono nati nel 1979, brevettati nel 1981 i primi al Mondo per la costruzione dei tendicatena tipo lineare con l’utilizzo di perni , terzi al Mondo e primi in Italia nella costruzione e progettazione di tenditori automatici in genere.

Nati con la base in alluminio con boccole per i perni, sono stati poi modificati, grazie alle tecnologie della pressofusione infatti non abbiamo più la necessità di utilizzare le boccole di scorrimento. Le nostre basi sono in una particolare mescola di leghe non solo leggere.

Questa lega è più pesante dell’alluminio, conferisce una struttura molto più robusta dell’alluminio, e sopporta meglio anche le temperature, creando meno spostamenti possibili alle tolleranze delle stesse, essendo anti-grippante permette un perfetto scorrimento dei perni interni, infatti i giochi dei perni si riduce a 0,05:0,13 m\m, tutte le nostre fusioni vengono lavorate con nostri CNC.

Gli stessi tenditori hanno comunque una variante con boccole di scorrimento a secco KU, precisiamo che le basi rimangono comunque in lega leggera e non puramente di alluminio, infatti da nostra esperienza abbiamo imparato che l’alluminio ha degli spostamenti anche a causa delle temperature e trattenendolo nel tempo possono creare dei problemi alle tolleranze delle boccole stesse, mentre utilizzando questa mescola e con lavorazioni specifiche, che vengono effettuate direttamente dai nostri CNC, abbiamo la certezza della tenuta meccanica. I giochi dei perni rientra tra 0,02:0,05 m\m.

Perché e quando utilizzare le boccole ?

Si utilizzano molto raramente, solitamente nei tendicinghia dove le cinghie girano ad alta velocità e necessitano di smorzare frequenze sui tratti di rinvio o per tratti lunghi, esempio macchine da stampa…

Oppure quando ci sia la necessità di montare un tenditore automatico in una posizione poco accessibile all’operatore.

Ricordiamo che in tutti i casi per i perni di scorrimento è necessario dopo il montaggio o prima della pre-carica un minimo di ingrassaggio, cosi come è necessario ingrassare comunque i perni durante la vita della macchina durante le classiche manutenzioni…

Per la maggior parte dei casi è meglio e consigliamo il modello senza le boccole, infatti dove ci sia la necessità di recuperare velocemente il punto iniziale di pre-carica ( immaginiamo per esempio la partenza di una trasmissione senza una rampa di accelerazione o di decelerazione) il tenditore automatico deve poter recuperare velocemente i punto iniziale, e le boccole di scorrimento, che diminuiscono i giochi sui perni, non sono sempre la scelta giusta…

Oppure non è opportuno utilizzarle dove ci sia troppa umidità,  il formarsi di condensa,  vi invitiamo in questo caso di consultare in nostro modello NT…

I nostro tendicatena automatico serie NT é nato intorno all’anno 2000 brevettato nel 2001.

Nato per l’esigenza di avere un tendicatena automatico completamente chiuso, per evitare infiltrazioni, ( polveri di cemento, ceramiche, terra,  oppure zuccheri, farine ecc..)…

Data l’esperienza nei modelli precedenti ma per mantenere i costi di produzione sostenibili, abbiamo progettato il prodotto in alluminio, mettendo delle boccole di scorrimento autolubrificanti in materiale plastico, consentendo cosi all’alluminio della base di avere spostamenti dovuti anche dalle temperature, ma di non incidere sullo scorrimento dei perni, infatti le boccole sono bloccate per interferenza in più hanno un grano di bloccaggio, disegnate appositamente per non perdere le tolleranze (sappiamo infatti che i materiali plastici si muovono anche a causa dell’umidità che è presente nell’aria)… I giochi dei perni si aggirano tra 0,06:0,16m\m…

Il Cuore della macchina è la sua trasmissione, curiamola con i prodotti migliori e di qualità Made in Italy…

Volete altre spiegazioni riguardati i nostri prodotti…

Contattateci sapremo consigliarvi il prodotto giusto per le vostre applicazioni…
