Tendicatena lineare (boccole ptfe)

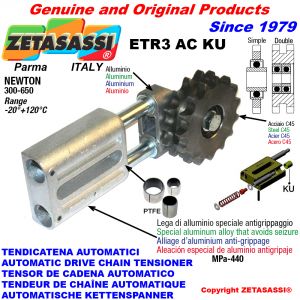

Base in lega leggera “speciale antigrippaggio”testa di tensionatura in alluminio compreso di pignone tendicatena. Per catena:ISO 3/8 06B z21-1/2 08B z16-5/8 10B z17-3/4 12B z15-1" 16B z12-1"1/4 20B z9-1"1/2 24B z9-1"3/4 28B z9. Newton300:650
Prezzo:
da 91,00 $


In stock
Prodotto nuovo

Brand - ZETASASSI®

ZETASASSI®
Listino:
Risparmi:
(%)
Quantità Risparmi
1 - 9
10 - 29 -5%
30 - 59 -10%
60 -15%
Richiedi informazioni via mail per ZETASASSI®
Tendicatena lineare (boccole ptfe) | ETR3ACKU
Codice
NEWTON
PIGNONE
Prezzo

Stock

Consegna

Quantità
Download-cad

ETR3AC38SKU

300-650
3\8"x7\32"(06B1) Z21 SEMPLICE
91,00 $

92

02 novembre

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC38DKU

300-650
3\8"x7\32"(06B2) Z21 DOPPIA
101,01 $

74

02 novembre

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC12SZ14KU

300-650
1\2"x5\16"(08B1) Z14 SEMPLICE
91,00 $

92

02 novembre

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC12SKU

300-650
1\2"x5\16"(08B1) Z16 SEMPLICE
91,13 $

92

02 novembre

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC12DKU

300-650
1\2"x5\16"(08B2) Z16 DOPPIA
103,22 $

74

02 novembre

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC58SKU

300-650
5\8"x3\8"(10B1) Z17 SEMPLICE
92,95 $

92

02 novembre

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC58DKU

300-650
5\8"x3\8"(10B2) Z17 DOPPIA
106,08 $

155

02 novembre

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC34SZ13KU

300-650
3\4"x7\16"(12B1) Z13 SEMPLICE
93,60 $

92

02 novembre

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC34SKU

300-650
3\4"x7\16"(12B1) Z15 SEMPLICE
93,86 $

92

02 novembre

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC34DKU

300-650
3\4"x7\16"(12B2) Z15 DOPPIA
111,93 $

155

02 novembre

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC1SKU

300-650
1"X17m\m(16B1) Z12 SEMPLICE
97,89 $

92

02 novembre

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC114SKU

300-650
1"¼ x 3\4"(20B1) Z9 SEMPLICE
115,18 $

92

02 novembre

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC112SKU

300-650
1"½ X 1"(24B1) Z9 SEMPLICE
126,10 $

155

02 novembre

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC134SKU

300-650
1"¾ X 1"¼(28B1) Z9 SEMPLICE
147,94 $

155

02 novembre

pdf-- step-- sat-- x_t-- dwg-- dxf
-

Descrizione

Tendicatena automatici lineari a molla ETR3 AC KU con pignone (Boccole PTFE), costituiti da una base in una speciale lega di alluminio robustissima con un carico di rottura di 440MPa, ed antigrippaggio, che permette il perfetto scorrimento dei perni zincati in acciaio ad alta resistenza, dove viene fissata una testa in alluminio filettata, sulla quale è montato un pignone tendicatena folle compreso di cuscinetti a doppia schermatura modello AC.

PAGINA CATALOGO

Accessori

  1. 1
    Staffa supporto tenditore lineare
    Prezzo:
    da 16,77 $
    Le nostre staffe ABS create per supportare i nostri tendicatena, vengono fornite complete di viti per il corretto montaggio del tenditore. Create in acciaio zincato, forma e fattura evitano la torsione, quindi il tenditore montato mantiene le giusta pos
  2. 2
    Staffa supporto pignoni tendicatena
    Prezzo:
    da 28,34 $
    Create per supportare pignoni tendicatena per catene semplici e doppie, vengono fornite complete di pignone tendicatena montato. Facili da montare, robuste ed economiche, vi faranno risparmiare soluzioni alternative per supportare i pignoni tendicatena
  3. 3
    Staffa supporto pignoni tendicatena a denti temprati
    Prezzo:
    da 30,42 $
    Create per supportare pignoni tendicatena per catene semplici e doppie, vengono fornite complete di pignone tendicatena montato. Facili da montare, robuste ed economiche, vi faranno risparmiare soluzioni alternative per supportare i pignoni tendicatena
  4. 4
    Kit pignoni tendicatena
    Prezzo:
    da 10,79 $
    Corpo dentato e cuscinetto a sfere con doppia schermatura montato centralmente, pronti al montaggio in particolari punti di tensione oppure di rinvio. Per catena 3\8 06B z15- 1\2" 08B z15- 5\8" 10B z15- 3\4" 12B z15- 1" 16B z13, semplice doppia tripla.
  5. 5
    Pignoni tendicatena inox
    Prezzo:
    da 34,71 $
    3/8"x7/32"(06B1) z21 1/2"x5/16"(08B1) z16 5/8"x3/8"(10B1) z17 3/4"x7/16"(12B1) z15 1"x17 m\m (16B1) z12
  6. 6
    Precarico per tenditori lineari
    Prezzo:
    da 9,88 $
    STAFFA DI PRECARICO PER TENDITORI LINEARI. Per tutti i tenditori lineari. Acciaio zincato.
  7. 7
    Pignoni tendicatena
    Prezzo:
    da 5,59 $
    3/8"x7/32"(06B1) z21 1/2"x5/16"(08B1) z16 1/2"x5/16"(08B1) z14 5/8"x3/8"(10B1) z17 3/4"x7/16"(12B1) z15 3/4"x7/16"(12B1) z13 1"x17 m\m (16B1) z12 1"1/4x3/4"(20B1) z9 1"1/2x1"(24B1) z9 1"3/4x1"1/4(28B1) z9
  8. 8
    Pignoni tendicatena denti temprati
    Prezzo:
    da 7,67 $
    3/8"x7/32"(06B1) z21 1/2"x5/16"(08B1) z16 5/8"x3/8"(10B1) z17 3/4"x7/16"(12B1) z15 1"x17 m\m (16B1) z12
  9. 9
    Kit pignoni tendicatena
    Prezzo:
    da 3,64 $
    KIT per pignoni tendicatena AC - ACTE Composti da vite e distanziale tornito in acciao zincato.
  10. 10
    Pignone tendicatena
    Prezzo:
    da 8,19 $
    Corpo dentato e cuscinetto a sfere con doppia schermatura montato centralmente, pronti al montaggio in particolari punti di tensione oppure di rinvio. Per catena 3\8 06B z15- 1\2" 08B z15- 5\8" 10B z15- 3\4" 12B z15- 1" 16B z13, semplice doppia tripla
  11. 11
    Blocchetto per precarica tenditore lineare
    Prezzo:
    10,53 $
    Blocchetto per precarica tenditore lineare. Per tutti i tenditori lineari.

Simili

  1. 1
    Tendicatena lineare
    Prezzo:
    da 80,99 $
    Base in lega leggera “speciale antigrippaggio” e testa di tensionatura in acciaio zincato compreso di pignone tendicatena. Per catena:ISO 1" 16B z12 - 1"1/4 20B z9, semplice. Newton300:650
  2. 2
    Tendicatena lineare (boccole ptfe)
    Prezzo:
    da 109,98 $
    Base in lega leggera “speciale antigrippaggio” e testa di tensionatura in acciaio zincato compreso di pignone tendicatena. Per catena:ISO 1" 16B z12 - 1"1/4 20B z9, semplice. Newton300:650
  3. 3
    Tendicatena lineare (boccole ptfe)
    Prezzo:
    112,71 $
    Base in lega leggera “speciale antigrippaggio” e testa di tensionatura in acciaio zincato compreso di pignone tendicatena a denti temprati. Per catena:ISO 1" 16B z12 , semplice. Newton300:650
  4. 4
    Tendicatena lineare
    Prezzo:
    83,72 $
    Base in lega leggera “speciale antigrippaggio” e testa di tensionatura in acciaio zincato compreso di pignone tendicatena a denti temprati. Per catena:ISO 1" 16B z12 , semplice. Newton300:650
  5. 5
    Tendicatena lineare
    Prezzo:
    da 57,85 $
    Base in lega leggera “speciale antigrippaggio”testa di tensionatura in alluminio compreso di pignone tendicatena. Per catena:ISO 3/8 06B z21-1/2 08B z16-5/8 10B z17-3/4 12B z15-1" 16B z12-1"1/4 20B z9-1"1/2 24B z9-1"3/4 28B z9. Newton300:650
  6. 6
    Tendicatena lineare (boccole ptfe)
    Prezzo:
    da 92,95 $
    Base in lega leggera “speciale antigrippaggio”testa di tensionatura in alluminio compreso di pignone tendicatena. Per catena:ISO 3/8 06B z21-1/2 08B z16-5/8 10B z17-3/4 12B z15-1" 16B z12. Semplice. Newton300:650
  7. 7
    Tendicatena lineare
    Prezzo:
    da 59,93 $
    Base in lega leggera “speciale antigrippaggio”testa di tensionatura in alluminio compreso di pignone tendicatena. Per catena:ISO 3/8 06B z21-1/2 08B z16-5/8 10B z17-3/4 12B z15-1" 16B z12. Semplice. Newton300:650
  8. 8
    Tendicatena lineare
    Prezzo:
    da 57,85 $
    Base in lega leggera “speciale antigrippaggio”testa di tensionatura in alluminio compreso di pignone tendicatena. Per catena:ISO 3/8 06B z15-1/2 08B z15-5/8 10B z15-3/4 12B z15-1" 16B z13-1"1/4 20B z9-1"1/2 24B z9-1"3/4 28B z9. Newton300:650
  9. 9
    Tendicatena lineare (boccole ptfe)
    Prezzo:
    da 91,00 $
    Base in lega leggera “speciale antigrippaggio”testa di tensionatura in alluminio compreso di pignone tendicatena. Per catena:ISO 3/8 06B z15-1/2 08B z15-5/8 10B z15-3/4 12B z15-1" 16B z13-1"1/4 20B z9-1"1/2 24B z9-1"3/4 28B z9. Newton300:650

Scheda Tecnica

INFO KU

TENDITORI - TENDICATENA – TENDICINGHIA AUTOMATICI

LINEARI - ASSIALI

I nostri tenditori lineari serie TO TA ET sono nati nel 1979, brevettati nel 1981 i primi al Mondo per la costruzione dei tendicatena tipo lineare con l’utilizzo di perni , terzi al Mondo e primi in Italia nella costruzione e progettazione di tenditori automatici in genere.

Nati con la base in alluminio con boccole per i perni, sono stati poi modificati, grazie alle tecnologie della pressofusione infatti non abbiamo più la necessità di utilizzare le boccole di scorrimento. Le nostre basi sono in una particolare mescola di leghe non solo leggere.

Questa lega è più pesante dell’alluminio, conferisce una struttura molto più robusta dell’alluminio, e sopporta meglio anche le temperature, creando meno spostamenti possibili alle tolleranze delle stesse, essendo anti-grippante permette un perfetto scorrimento dei perni interni, infatti i giochi dei perni si riduce a 0,05:0,13 m\m, tutte le nostre fusioni vengono lavorate con nostri CNC.

Gli stessi tenditori hanno comunque una variante con boccole di scorrimento a secco KU, precisiamo che le basi rimangono comunque in lega leggera e non puramente di alluminio, infatti da nostra esperienza abbiamo imparato che l’alluminio ha degli spostamenti anche a causa delle temperature e trattenendolo nel tempo possono creare dei problemi alle tolleranze delle boccole stesse, mentre utilizzando questa mescola e con lavorazioni specifiche, che vengono effettuate direttamente dai nostri CNC, abbiamo la certezza della tenuta meccanica. I giochi dei perni rientra tra 0,02:0,05 m\m.

Perché e quando utilizzare le boccole ?

Si utilizzano molto raramente, solitamente nei tendicinghia dove le cinghie girano ad alta velocità e necessitano di smorzare frequenze sui tratti di rinvio o per tratti lunghi, esempio macchine da stampa…

Oppure quando ci sia la necessità di montare un tenditore automatico in una posizione poco accessibile all’operatore.

Ricordiamo che in tutti i casi per i perni di scorrimento è necessario dopo il montaggio o prima della pre-carica un minimo di ingrassaggio, cosi come è necessario ingrassare comunque i perni durante la vita della macchina durante le classiche manutenzioni…

Per la maggior parte dei casi è meglio e consigliamo il modello senza le boccole, infatti dove ci sia la necessità di recuperare velocemente il punto iniziale di pre-carica ( immaginiamo per esempio la partenza di una trasmissione senza una rampa di accelerazione o di decelerazione) il tenditore automatico deve poter recuperare velocemente i punto iniziale, e le boccole di scorrimento, che diminuiscono i giochi sui perni, non sono sempre la scelta giusta…

Oppure non è opportuno utilizzarle dove ci sia troppa umidità,  il formarsi di condensa,  vi invitiamo in questo caso di consultare in nostro modello NT…

I nostro tendicatena automatico serie NT é nato intorno all’anno 2000 brevettato nel 2001.

Nato per l’esigenza di avere un tendicatena automatico completamente chiuso, per evitare infiltrazioni, ( polveri di cemento, ceramiche, terra,  oppure zuccheri, farine ecc..)…

Data l’esperienza nei modelli precedenti ma per mantenere i costi di produzione sostenibili, abbiamo progettato il prodotto in alluminio, mettendo delle boccole di scorrimento autolubrificanti in materiale plastico, consentendo cosi all’alluminio della base di avere spostamenti dovuti anche dalle temperature, ma di non incidere sullo scorrimento dei perni, infatti le boccole sono bloccate per interferenza in più hanno un grano di bloccaggio, disegnate appositamente per non perdere le tolleranze (sappiamo infatti che i materiali plastici si muovono anche a causa dell’umidità che è presente nell’aria)… I giochi dei perni si aggirano tra 0,06:0,16m\m…

Il Cuore della macchina è la sua trasmissione, curiamola con i prodotti migliori e di qualità Made in Italy…

Volete altre spiegazioni riguardati i nostri prodotti…

Contattateci sapremo consigliarvi il prodotto giusto per le vostre applicazioni…
