Tendeur de courroie orientable

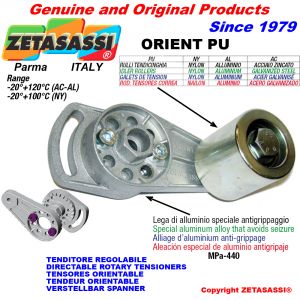

Le tendeur type ORIENT est un dispositif fixe donc à l’intérieur on ne trouve ni ressorts ni élastomères. ORIENT – PU avec galet de tension.
Prix:
​​de 27,10 $


In stock
Produit nouveau

Brand - ZETASASSI®

ZETASASSI®
Prix catalogue:
Économisez:
(%)
Quantité Économisez
1 - 9
10 - 29 -5%
30 - 59 -10%
60 -15%
Demande d'information par email pour ZETASASSI®
Tendeur de courroie orientable | ORIENTPU
Code
POULIES
MATÉRIEL
Prix

Stock

Livraison

Quantité
Download-cad
Ø30 x L35 (m\m)

ORIENTPU3035NY

Ø30 x L35 (m\m)
NYLON
27,10 $

487

29 septembre

pdf-- step-- sat-- x_t-- dwg-- dxf
Ø30 x L35 (m\m)

ORIENTPU3035AC

Ø30 x L35 (m\m)
ACIER ZINGUÉ
29,60 $

487

29 septembre

pdf-- step-- sat-- x_t-- dwg-- dxf
Ø30 x L35 (m\m)

ORIENTPU3035AL

Ø30 x L35 (m\m)
ALUMINIUM
29,20 $

487

29 septembre

pdf-- step-- sat-- x_t-- dwg-- dxf
Ø40 x L45 (m\m)

ORIENTPU4045NY

Ø40 x L45 (m\m)
NYLON
28,70 $

471

29 septembre

pdf-- step-- sat-- x_t-- dwg-- dxf
Ø50 x L50 (m\m)

ORIENTPU5050NY

Ø50 x L50 (m\m)
NYLON
28,70 $

550

29 septembre

pdf-- step-- sat-- x_t-- dwg-- dxf
Ø50 x L50 (m\m)

ORIENTPU5050AC

Ø50 x L50 (m\m)
ACIER ZINGUÉ
35,80 $

550

29 septembre

pdf-- step-- sat-- x_t-- dwg-- dxf
Ø50 x L50 (m\m)

ORIENTPU5050AL

Ø50 x L50 (m\m)
ALUMINIUM
32,40 $

550

29 septembre

pdf-- step-- sat-- x_t-- dwg-- dxf
Ø60 x L60 (m\m)

ORIENTPU6060NY

Ø60 x L60 (m\m)
NYLON
32,60 $

481

29 septembre

pdf-- step-- sat-- x_t-- dwg-- dxf
Ø60 x L60 (m\m)

ORIENTPU6060AC

Ø60 x L60 (m\m)
ACIER ZINGUÉ
38,10 $

550

29 septembre

pdf-- step-- sat-- x_t-- dwg-- dxf
Ø60 x L60 (m\m)

ORIENTPU6060AL

Ø60 x L60 (m\m)
ALUMINIUM
37,50 $

489

29 septembre

pdf-- step-- sat-- x_t-- dwg-- dxf
Ø80 x L80 (m\m)

ORIENTPU8080NY

Ø80 x L80 (m\m)
NYLON
44,80 $

339

29 septembre

pdf-- step-- sat-- x_t-- dwg-- dxf
Ø80 x L80 (m\m)

ORIENTPU8080AC

Ø80 x L80 (m\m)
ACIER ZINGUÉ
51,00 $

64

29 septembre

pdf-- step-- sat-- x_t-- dwg-- dxf
Ø80 x L80 (m\m)

ORIENTPU8080AL

Ø80 x L80 (m\m)
ALUMINIUM
51,00 $

159

29 septembre

pdf-- step-- sat-- x_t-- dwg-- dxf
Ø80 x L90 (m\m)

ORIENTPU8090NY

Ø80 x L90 (m\m)
NYLON
48,20 $

396

29 septembre

pdf-- step-- sat-- x_t-- dwg-- dxf
Ø80 x L90 (m\m)

ORIENTPU8090AC

Ø80 x L90 (m\m)
ACIER ZINGUÉ
56,00 $

109

29 septembre

pdf-- step-- sat-- x_t-- dwg-- dxf
Ø80 x L90 (m\m)

ORIENTPU8090AL

Ø80 x L90 (m\m)
ALUMINIUM
56,00 $

105

29 septembre

pdf-- step-- sat-- x_t-- dwg-- dxf
-

Description

Tendeurs de courroie orientables ORIENTPU avec galet de tension, constitués  d'un levier et d'une base en alliage spécial d'aluminium extrêmement résistant avec charge de rupture de 440MPa. Orientable sur 360°, inclinaison du levier tous les 15°, réglage de la base avec boutonnière à 60°. Livrés avec galet tendeur (de courroie) libre avec roulements à double blindage.

PAGE DU CATALOGUE

Produits accessoires

  1. 1
    Galets de tension acier-aluminium-nylon
    Prix:
    de 10,10 $
    Nos GALETS DE TENSION type PU peuvent être en Aluminium, Acier Zingué ou en matériel plastique type PA6.Ø30 L 35 - Ø40 L45 – Ø40 L 50 – Ø50 L 50 - Ø50 L65 – Ø60 L60 – Ø60 L90 – Ø80 L80- Ø80 L90.
  2. 2
    Poulie de tension á cannelure avec roulements
    Prix:
    de 15,70 $
    PUG poulies à cannelure (A) en matériel PA6 avec roulement à double blindage et avec deux capots de protection. On peut les avoir en Aluminium, en Acier Zingué ou Acier Inoxydable et avec plusieurs types de cannelures.

Produits semblables

  1. 1
    Tendeur orientable
    Prix:
    de 14,00 $
    Le tendeur type ORIENT est un dispositif fixe donc à l’intérieur on ne trouve ni ressorts ni élastomères. ORIENT avec un trou ou filet ( trou ou filet sur demande).
  2. 2
    Tendeur de chaîne orientable
    Prix:
    de 22,10 $
    Le tendeur type ORIENT est un dispositif fixe donc à l’intérieur on ne trouve ni ressorts ni élastomères.ORIENT – P avec une tête en polyéthylène 1'000'000 UHMW coefficient de frottement dynamique 0,06 acier sec.
  3. 3
    Tendeur de chaîne orientable
    Prix:
    de 22,90 $
    Le tendeur type ORIENT est un dispositif fixe donc à l’intérieur on ne trouve ni ressorts ni élastomères.ORIENT – P avec une tête en polyéthylène 1'000'000 UHMW coefficient de frottement dynamique 0,06 acier sec.
  4. 4
    Tendeur de courroie orientable
    Prix:
    de 32,60 $
    Le tendeur type ORIENT est un dispositif fixe donc à l’intérieur on ne trouve ni ressorts ni élastomères.ORIENT – PUG avec une poulie à cannelure et protections.
  5. 5
    Tendeur de chaîne orientable
    Prix:
    de 23,90 $
    Le tendeur type ORIENT est un dispositif fixe donc à l’intérieur on ne trouve ni ressorts ni élastomères.ORIENT- R avec un pignon tendeur.
  6. 6
    Tendeur de chaîne orientable
    Prix:
    de 25,50 $
    Le tendeur type ORIENT est un dispositif fixe donc à l’intérieur on ne trouve ni ressorts ni élastomères.ORIENT- R avec un pignon tendeur.
  7. 7
    Tendeur de chaîne orientable
    Prix:
    de 23,50 $
    Le tendeur type ORIENT est un dispositif fixe donc à l’intérieur on ne trouve ni ressorts ni élastomères.ORIENT- R avec un pignon tendeur.
  8. 8
    Élément tendeur de courroie
    Prix:
    de 27,10 $
    RHPU a la base et le levier en alliage léger et galet de tension. Á l’intérieur des bases il y a 4 élastomères de caoutchouc avec une très bonne mémoire élastique. On a aussi un levier avec un trou et un filet où on assemble galet de tension
  9. 9
    Élément tendeur de courroie
    Prix:
    de 30,50 $
    RHPU a la base et le levier en alliage léger et galet de tension. Á l’intérieur des bases il y a 4 élastomères de caoutchouc avec une très bonne mémoire élastique. On a aussi un levier avec un trou et un filet où on assemble galet de tension
  10. 10
    Élément tendeur de courroie
    Prix:
    de 34,00 $
    RHPU a la base et le levier en alliage léger et galet de tension. Á l’intérieur des bases il y a 4 élastomères de caoutchouc avec une très bonne mémoire élastique. On a aussi un levier avec un trou et un filet où on assemble galet de tension
  11. 11
    Élément tendeur de courroie
    Prix:
    de 47,30 $
    RHPU a la base et le levier en alliage léger et galet de tension. Á l’intérieur des bases il y a 4 élastomères de caoutchouc avec une très bonne mémoire élastique. On a aussi un levier avec un trou et un filet où on assemble galet de tension
  12. 12
    Bras tendeur de courroie
    Prix:
    de 28,30 $
    Ils ont le corps et le levier en matériel spécial anti – saisir plastique POM. Ils ont un galet de tension avec roulements à double blindage en plusieurs mesures et matériaux. Angle utile de tension 75° dans les deux sens de rotation.
  13. 13
    Bras tendeur de courroie
    Prix:
    de 30,60 $
    Ils ont le corps et le levier/bras en alliage léger spécial anti – saisir. Ils ont un galet de tension avec roulements à double blindage en plusieurs mesures et matériaux. Angle utile de tension 60° dans les deux sens de rotation.
  14. 14
    Bras tendeur de courroie
    Prix:
    de 45,30 $
    Ils ont le corps et le levier/bras en alliage léger spécial anti – saisir. Ils ont un galet de tension avec roulements à double blindage en plusieurs mesures et matériaux. Angle utile de tension 45° dans les deux sens de rotation.
  15. 15
    Bras tendeur de courroie automatique
    Prix:
    de 36,90 $
    Les types TR1PU ont la base en alliage léger et le levier en acier zingué et une galet de tension. La versatilité du type TR est liée à la possibilité de changer les leviers pour rejoindre toutes les hauteurs sans perdre de rigidité.
  16. 16
    Bras tendeur de courroie automatique
    Prix:
    de 48,80 $
    Les types TR2PU ont la base en alliage léger et le levier en acier zingué et une galet de tension. La versatilité du type TR est liée à la possibilité de changer les leviers pour rejoindre toutes les hauteurs sans perdre de rigidité.

Tableau Technique

TENDEURS RÉGLABLES ORIENTABLES

Le tendeur orientable ORIENT fonctionne comme un dispositif fixe et ne contient donc ni ressorts hélicoïdaux ni élastomères. L'absence de matériaux synthétiques permet à ORIENT de travailler à des températures élevées.

Sa particularité réside dans le fait qu'il peut être incliné selon les besoins, aussi bien avant qu'après avoir été installé, si l'allongement de la chaîne ou de la courroie nécessite une correction de la tension.

Ceci est possible grâce à une denture réalisée sur la base et sur le levier, qui permet d'assembler les deux parties tous les 15° de rotation sur 360°, ce qui signifie 24 positions entre la base et le levier, outre à une boutonnière de régulation qui joue également le rôle de dispositif antirotation.

La base et le levier sont en alliage d'aluminium à haute résistance avec charge de rupture de 440MPa.

La base a 6 orifices filetés pour la fixation orientable du levier, un orifice central et une boutonnière de régulation et anti-rotation pour le positionnement et la fixation sur la structure ou le plan où est monté l'élément.

Le levier a 8 orifice pour la fixation variable sur la base et un orifice pour le montage des différents accessoires, tous les 15° deux orifices de la base coïncident avec les orifices du levier. L'assemblage des deux éléments se fait à l'aide de 2 vis.   Cette caractéristique rend le produit polyvalent et adaptable à une grande variété d'applications et permet de multiples solutions en termes de taille et de positionnement..

Pour la régulation du produit, un orifice hexagonal pour clé à six pans de 22mm a été prévu au centre de la base. Il suffit de débloquer la boutonnière anti-rotation et faire pivoter le produit pour restaurer la tension de la transmission; si cela ne suffit pas déplacer la denture d'un cran entre le levier et de base.

Ce produit est une excellente alternative au tendeur automatique, mais crée des problèmes d'encombrement sur la machine.

Il peut être équipé de patins tendeurs de chaîne en polyéthylène 1000000 UHMW avec coefficient de frottement dynamique 0,06 en acier à sec, ou de pignons tendeurs de chaîne , de galets tendeur et de poulies libres.
