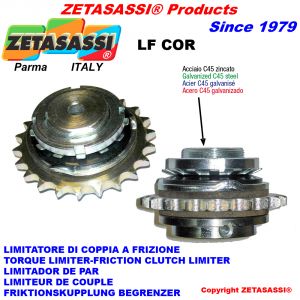

Limitador de par con corona

Limitador de par con corona
  • Limitador de par con corona
  • Limitador de par con corona
  • Limitador de par con corona
  • Limitador de par con corona
  • Limitador de par con corona
  • Limitador de par con corona

Limitador de par con corona

Precio:
desde 44,46 $


In stock
new

Brand - ZETASASSI®

ZETASASSI®
Lista de precios:
Ahorras:
(%)
Quantité Ahorras
1 - 9
10 - 29 -5%
30 - 59 -10%
60 -15%
infomailproduct
Limitador de par con corona | LFCOR
SKU
PAR MAX
Ø MAX PERNO
CORONA
Precio

Stock

consegna

Quantité
Download-cad

LF5038Z22UN

15 Nm
20
3\8"x7\32" (06B1) Z22
44,46 $

455

11 octubre

pdf-- step-- sat-- x_t-- dwg-- dxf

LF5038Z22

30 Nm
20
3\8"x7\32" (06B1) Z22
45,11 $

455

11 octubre

pdf-- step-- sat-- x_t-- dwg-- dxf

LF7012Z22UN

50 Nm
25
1\2"x5\16" (08B1) Z22
67,34 $

128

11 octubre

pdf-- step-- sat-- x_t-- dwg-- dxf

LF7012Z22

100 Nm
25
1\2"x5\16" (08B1) Z22
69,29 $

128

11 octubre

pdf-- step-- sat-- x_t-- dwg-- dxf

LF9058Z22UN

100 Nm
35
5\8"x3\8" (10B1) Z22
93,21 $

384

11 octubre

pdf-- step-- sat-- x_t-- dwg-- dxf

LF9058Z22

200 Nm
35
5\8"x3\8" (10B1) Z22
97,24 $

384

11 octubre

pdf-- step-- sat-- x_t-- dwg-- dxf

LF11534Z24UN

200 Nm
45
3\4"x7\16" (12B1) Z24
132,86 $

27

11 octubre

pdf-- step-- sat-- x_t-- dwg-- dxf

LF11534Z24

400 Nm
45
3\4"x7\16" (12B1) Z24
139,36 $

27

11 octubre

pdf-- step-- sat-- x_t-- dwg-- dxf

LF1401Z22UN

400 Nm
55
1"x17m\m (16B1) Z22
205,27 $

56

11 octubre

pdf-- step-- sat-- x_t-- dwg-- dxf

LF1401Z22

800 Nm
55
1"x17m\m (16B1) Z22
216,45 $

56

11 octubre

pdf-- step-- sat-- x_t-- dwg-- dxf

LF170114Z20UN

700 Nm
65
1"¼x3\4" (20B1) Z20
315,64 $

92

11 octubre

pdf-- step-- sat-- x_t-- dwg-- dxf

LF170114Z20

1400 Nm
65
1"¼x3\4" (20B1) Z20
328,64 $

92

11 octubre

pdf-- step-- sat-- x_t-- dwg-- dxf
-

Descripción

Los limitadores de par Zetasassi, creados en 1982, son dispositivos de seguridad fiables y de alta calidad. Se utilizan para proteger las partes de mando de cargas excesivas que pueden dañar los distintos órganos de transmisión; de hecho, su utilización es fundamental donde exista la necesidad de una protección eficaz ante las sobrecargas.

En el funcionamiento normal, transmiten el par necesario y patinan cuando están sobrecargados. La regulación precisa del par se efectúa simplemente apretando la virola de reglaje. En caso de que el par exceda el límite preestablecido, la parte de mando es desconectada automáticamente por la parte conducida.

Todos los limitadores de par Zetasassi utilizan materiales de fricción exentos de amianto, empujados por arandelas Belleville y regulados por una virola, que permite ajustar las cargas de par.

Los limitadores de par LF pueden ser suministrados con corona central y sin ella, y pueden suministrarse también con poleas y/o ruedas de transmisión no presentes en el catálogo.

Los limitadores de par LF-SL están dotados de dispositivo mecánico de deslizamiento, que señala cuándo el par a transmitir supera el valor configurado. En caso de sobrecarga, un mecanismo de bolas provoca el desplazamiento de un anillo, que a su vez puede señalar la sobrecarga a un final de carrera o a un sensor de proximidad. Una vez eliminada la causa de la sobrecarga y, por tanto, del deslizamiento del limitador, no es necesario realizar ninguna acción sobre dicho limitador, pero éste rearmará el mecanismo del indicador y automáticamente volverá a poner el anillo en la posición inicial, todo ello inmediatamente después de la nueva puesta en marcha de la transmisión.

Los limitadores de par con junta axial LFG están dotados de una corona que es insertada en el limitador y un piñón, y después son acoplados por una cadena doble. Esto permite transmitir axialmente (dos pasadores en el mismo eje) el movimiento; además, gracias a la función del limitador, es posible tener la protección ante sobrecargas.

También en el modelo LFG está disponible el dispositivo mecánico de deslizamiento LFG-SL.

Para los bujes, piñones, coronas se utiliza material C40/C45, y se mecanizan directamente en nuestro taller, con nuestros CNC; esto permite un altísimo control de calidad. El resto de materiales utilizados, como muelles, virolas y discos de embrague, son construidos en Italia por nuestros proveedores históricos.

Pueden ser suministrados ya perforados y con chaveta de arrastre.

Todos los materiales, bujes, bridas, virolas, coronas, piñones, etc. están protegidos con galvanizado.

NOTA: Interruptores no incluidos.

Cómo elegir la carga de par y por tanto el limitador y calibraciones:

En primer lugar hay que establecer el nivel de seguridad "L", que no depende sólo de la carga nominal del funcionamiento, sino también de las fuerzas inerciales, del tipo de arranque y parada y del tipo de motor utilizado.

Pongamos por tanto un ejemplo con motor eléctrico, con arranque y carga estándar (estándar: sin sobrecargas particulares y con una puesta en marcha no brusca o no demasiado frecuente). L=1

Establezcamos ahora el par  máximo Nm a considerar:

(9550*L*Pkw)/G = Nm

Donde:

L= Nivel de seguridad (1)

Pkw = Potencia del motor en KW (1,5 KW)

G= Revoluciones de la transmisión (1430)

(9550*1*1,5)/1430= Nm 10

Por tanto, la elección del limitador deberá ser de carga igual o superior a 10 Nm

PÁGINA DE CATÁLOGO
