Tendeur de chaîne automatique

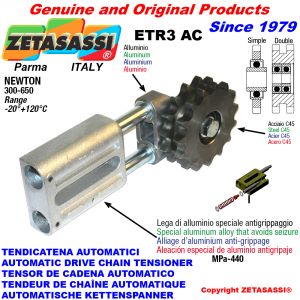

Base est en alliage léger "spécial anti-saisir" tête de tension en aluminium avec un pignon. Pour chaîne:For chain:ISO 3/8 06B z21-1/2 08B z16-5/8 10B z17-3/4 12B z15-1" 16B z12-1"1/4 20B z9-1"1/2 24B z9-1"3/4 28B z9. Simple, double. Newton300:650
Prix:
​​de 52,60 $


In stock
Produit nouveau

Brand - ZETASASSI®

ZETASASSI®
Prix catalogue:
Économisez:
(%)
Quantité Économisez
1 - 9
10 - 29 -5%
30 - 59 -10%
60 -15%
Demande d'information par email pour ZETASASSI®
Tendeur de chaîne automatique | ETR3AC
Code
NEWTON
PIGNON
Prix

Stock

Livraison

Quantité
Download-cad

ETR3AC38S

300-650
3\8"x7\32"(06B1) Z21 SIMPLE
53,10 $

112

24 avril

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC38D

300-650
3\8"x7\32"(06B2) Z21 DOUBLE
60,70 $

20

24 avril

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC12SZ14

300-650
1\2"x5\16"(08B1) Z14 SIMPLE
52,60 $

112

24 avril

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC12S

300-650
1\2"x5\16"(08B1) Z16 SIMPLE
53,50 $

112

24 avril

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC12D

300-650
1\2"x5\16"(08B2) Z16 DOUBLE
63,60 $

20

24 avril

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC58S

300-650
5\8"x3\8"(10B1) Z17 SIMPLE
55,00 $

112

24 avril

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC58D

300-650
5\8"x3\8"(10B2) Z17 DOUBLE
65,60 $

112

24 avril

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC34SZ13

300-650
3\4"x7\16"(12B1) Z13 SIMPLE
54,50 $

112

24 avril

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC34S

300-650
3\4"x7\16"(12B1) Z15 SIMPLE
55,80 $

112

24 avril

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC34D

300-650
3\4"x7\16"(12B2) Z15 DOUBLE
71,10 $

112

24 avril

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC1S

300-650
1"X17m\m(16B1) Z12 SIMPLE
59,10 $

112

24 avril

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC114S

300-650
1"¼ x 3\4"(20B1) Z9 SIMPLE
74,50 $

112

24 avril

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC112S

300-650
1"½ X 1"(24B1) Z9 SIMPLE
84,00 $

112

24 avril

pdf-- step-- sat-- x_t-- dwg-- dxf

ETR3AC134S

300-650
1"¾ X 1"¼(28B1) Z9 SIMPLE
98,10 $

58

24 avril

pdf-- step-- sat-- x_t-- dwg-- dxf
-

Description

Tendeurs de chaîne automatiques linéaires à ressort ETR3AC avec pignon tendeur AC, composés d'une base en alliage spécial d'aluminium extrêmement résistant avec charge de rupture de 440MPa et anti-grippage, qui permet le coulissement parfait des tiges en acier galvanisé à haute résistance, sur laquelle est fixée une tête en aluminium filetée où est monté un pignon tendeur de chaîne libre avec roulements à double blindage modèle AC.

PAGE DU CATALOGUE

Produits accessoires

  1. 1
    Brides pour tendeurs linéaires
    Prix:
    de 14,90 $
    Nos étriers ABS sont un support valable pour nos tendeurs . Elle sont disponibles avec les vis pour assembler correctement le tendeur. Elles sont en acier zingué, la forme évite la torsion donc le tendeur garde la position juste.
  2. 2
    Support pour pignon tendeur
    Prix:
    de 22,10 $
    Elles soutiennent nos pignons pour chaîne simple et double et elles sont disponibles avec le pignon assemblé. Elles sont très faciles à assembler et très économiques donc vous pouvez éviter les autres solutions.
  3. 3
    Support pour pignon tendeur trempées
    Prix:
    de 24,30 $
    Elles soutiennent nos pignons pour chaîne simple et double et elles sont disponibles avec le pignon assemblé. Elles sont très faciles à assembler et très économiques donc vous pouvez éviter les autres solutions.
  4. 4
    Pignon tendeur
    Prix:
    de 9,60 $
    Couronne dentée avec un roulement central à double blindage. Ils sont prêt à assembler dans des points particuliers de tension ou de renvoi.Pour chaîne3\8 06B z15- 1\2" 08B z15- 5\8" 10B z15- 3\4" 12B z15- 1" 16B z13, simple, double, triple
  5. 5
    Pignon tendeur inox
    Prix:
    de 28,20 $
    3/8"x7/32"(06B1) z21 1/2"x5/16"(08B1) z16 5/8"x3/8"(10B1) z17 3/4"x7/16"(12B1) z15 1"x17 m\m (16B1) z12
  6. 6
    Précharge pour tendeurs linéaires
    Prix:
    de 8,70 $
    ÉTRIER DE PRÉCHARGE POUR TENDEURS LINÉAIRES. Pour tous les tendeurs linéaires. Acier galvanisé.
  7. 7
    Pignon tendeur
    Prix:
    de 4,20 $
    3/8"x7/32"(06B1) z21 1/2"x5/16"(08B1) z16 1/2"x5/16"(08B1) z14 5/8"x3/8"(10B1) z17 3/4"x7/16"(12B1) z15 3/4"x7/16"(12B1) z13 1"x17 m\m (16B1) z12 1"1/4x3/4"(20B1) z9 1"1/2x1"(24B1) z9 1"3/4x1"1/4(28B1) z9
  8. 8
    Pignon tendeur á dents trempées
    Prix:
    de 6,20 $
    3/8"x7/32"(06B1) z21 1/2"x5/16"(08B1) z16 5/8"x3/8"(10B1) z17 3/4"x7/16"(12B1) z15 1"x17 m\m (16B1) z12
  9. 9
    Kit pignon tendeur
    Prix:
    de 3,30 $
    KIT pour pignons AC-ACTE Ils incluent une vis en acier zingué et un espaceur usiné
  10. 10
    Pignon tendeur
    Prix:
    de 6,60 $
    Couronne dentée avec un roulement central à double blindage. Ils sont prêt à assembler dans des points particuliers de tension ou de renvoi.Pour chaîne3\8 06B z15- 1\2" 08B z15- 5\8" 10B z15- 3\4" 12B z15- 1" 16B z13, simple, double, triple
  11. 11
    Bloc de précharge pour tendeurs linéaires
    Prix:
    9,50 $
    Bloc de précharge pour tenseur linéaires. (acier zingué). Pour tous les tendeurs linéaires

Produits semblables

  1. 1
    Tendeur de chaîne automatique
    Prix:
    de 70,60 $
    Base est en alliage léger "spécial anti-saisir" et tête de tension en acier zingué avec un pignon. Pour chaîne:ISO 1" 16B z12 - 1"1/4 20B z9, simple. Newton300:650
  2. 2
    Tendeur de chaîne automatique (bagues ptfe)
    Prix:
    de 96,00 $
    Base est en alliage léger "spécial anti-saisir" et tête de tension en acier zingué avec un pignon. Pour chaîne:ISO 1" 16B z12 - 1"1/4 20B z9, simple. Newton300:650
  3. 3
    Tendeur de chaîne automatique (bagues ptfe)
    Prix:
    98,10 $
    Base est en alliage léger "spécial anti-saisir" et tête de tension en acier zingué avec un pignon trempées. Pour chaîne:ISO 1" 16B z12 , simple. Newton300:650
  4. 4
    Tendeur de chaîne automatique (bagues ptfe)
    Prix:
    72,70 $
    Base est en alliage léger "spécial anti-saisir" et tête de tension en acier zingué avec un pignon trempées. Pour chaîne:ISO 1" 16B z12 , simple. Newton300:650
  5. 5
    Tendeur de chaîne automatique (bagues ptfe)
    Prix:
    de 79,80 $
    Base est en alliage léger "spécial anti-saisir" tête de tension en aluminium avec un pignon. Pour chaîne:For chain:ISO 3/8 06B z21-1/2 08B z16-5/8 10B z17-3/4 12B z15-1" 16B z12-1"1/4 20B z9-1"1/2 24B z9-1"3/4 28B z9. Simple, double. Newton300:650
  6. 6
    Tendeur de chaîne automatique (bagues ptfe)
    Prix:
    de 81,80 $
    Base est en alliage léger "spécial anti-saisir" tête de tension en aluminium avec un pignon. Pour chaîne:For chain:ISO 3/8 06B z21-1/2 08B z16-5/8 10B z17-3/4 12B z15-1" 16B z12. Simple. Newton300:650
  7. 7
    Tendeur de chaîne automatique
    Prix:
    de 54,60 $
    Base est en alliage léger "spécial anti-saisir" tête de tension en aluminium avec un pignon. Pour chaîne:For chain:ISO 3/8 06B z21-1/2 08B z16-5/8 10B z17-3/4 12B z15-1" 16B z12. Simple. Newton300:650
  8. 8
    Tendeur de chaîne automatique
    Prix:
    de 52,70 $
    Base est en alliage léger "spécial anti-saisir" tête de tension en aluminium avec un pignon. Pour chaîne:For chain:ISO 3/8 06B z15-1/2 08B z15-5/8 10B z15-3/4 12B z15-1" 16B z13-1"1/4 20B z9-1"1/2 24B z9-1"3/4 28B z9. Newton300:650
  9. 9
    Tendeur de chaîne automatique (bagues ptfe)
    Prix:
    de 79,90 $
    Base est en alliage léger "spécial anti-saisir" tête de tension en aluminium avec un pignon. Pour chaîne:For chain:ISO 3/8 06B z15-1/2 08B z15-5/8 10B z15-3/4 12B z15-1" 16B z13-1"1/4 20B z9-1"1/2 24B z9-1"3/4 28B z9. Newton300:650

Tableau Technique

TENDEURS – TENDEURS DE CHAÎNES – TENDEURS DE COURROIES AUTOMATIQUES

LINÉAIRES - AXIAUX

Nos tendeurs linéaires de la série TO TA ET ont été inventés en 1979 et brevetés en 1981. Ils sont les premiers au monde pour la fabrication des tendeurs de chaînes linéaires avec l’utilisation de pivots, les troisièmes au monde et les premiers en Italie pour la conception et la fabrication de tendeurs automatiques en tout genre.

Créés au départ en aluminium avec des bagues pour les pivots, ils ont ensuite évolué. La technologie du moulage sous pression permet en effet de se passer de bagues coulissantes. Les bâtis sont réalisés dans un mélange spécial d’alliages légers et autres.

Cet alliage, plus lourd que l’aluminium, confère une structure beaucoup plus solide que l’aluminium et, de surcroît, il supporte mieux les températures et limite ainsi les déplacements possibles des tolérances. Anti-grippant, il permet aux pivots internes de coulisser parfaitement. En effet, les jeux des pivots se réduisent à 0,05:0,13 m/m. Tous nos moulages sont réalisés par nos propres commandes numériques par ordinateur.

Nos tendeurs disposent également d’une variante avec bagues coulissantes à sec (modèle KU) dont le bâti demeure en alliage léger et non pas seulement en aluminium. L’expérience nous a en effet appris que l’aluminium bouge notamment en raison de la température et sa retenue dans le temps peut créer des problèmes aux tolérances des bagues. Par contre, grâce à ce mélange et aux usinages spéciaux effectués directement par nos commandes numériques par ordinateur, nous certifions leur parfaite tenue mécanique. Les jeux des pivots sont compris dans une fourchette de 0,02 à 0,05 m/m.

Pourquoi et quand utiliser les bagues ?

On les utilise très rarement, généralement pour les tendeurs de courroies lorsque celles-ci tournent à grande vitesse et qu’il faut atténuer les fréquences sur les brins de renvoi ou les longs brins, comme sur les rotatives.

En encore lorsqu’il faut monter un tendeur automatique à un endroit difficile d’accès pour l’opérateur.

Nous rappelons qu’il faut impérativement lubrifier légèrement les pivots coulissants après le montage ou avant le pré-chargement. De même, il convient de lubrifier les pivots tout au long du cycle de vie de la machine lors de l’entretien ordinaire.

Dans la plupart des cas nous recommandons le modèle exempt de bagues. En effet, lorsqu’il faut retrouver rapidement le point initial de pré-chargement (comme le départ d’une transmission sans rampe d’accélération ou de décélération, par exemple), le tendeur automatique doit pouvoir retrouver rapidement le point de départ et les bagues coulissantes, qui diminuent le jeu sur les pivots, ne sont pas toujours le meilleur choix.

De plus, il vaut mieux éviter de les utiliser en présence d’une forte humidité et donc de condensation. Dans ce cas, nous vous invitons à consulter notre modèle NT.

Nos tendeurs de chaîne de la série NT ont été inventés autour de l’an 2000 avant d’être brevetés en 2001.

Ils sont été conçus pour proposer un tendeur de chaîne parfaitement étanche afin d’éviter toute infiltration (poussière de ciment, céramique, terre, sucres, farines, etc.).

Fort de notre savoir-faire sur les modèles précédents et soucieux de minimiser les coûts de production, nous avons conçu un produit en aluminium avec des bagues coulissantes autolubrifiantes en matière plastique. Ceci permet à l’aluminium du bâti de bouger en raison notamment des températures sans influer toutefois sur le coulissement des pivots. Les bagues sont en effet bloquées par interférence et bénéficient de plus d’un ergot de blocage. Elles sont spécialement conçues pour ne pas sortir de leurs tolérances (nous savons en effet que les matières plastiques travaillent en raison de l’humidité ambiante). Les jeux des pivots sont compris dans une fourchette de 0,06 à 0,16 m/m.

La transmission est le cœur de la machine. Aussi, nous lui apportons les meilleurs produits et toute la qualité du Made in Italy.

Pour de plus amples explications concernant nos produits, n’hésitez pas à nous contacter : nous vous conseillerons le produit idéal pour vos applications.
