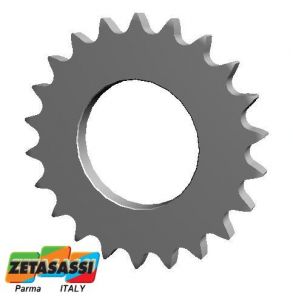

Couronne pour limiteurs de couple

Couronne pour limiteurs de couple
  • Couronne pour limiteurs de couple
  • Couronne pour limiteurs de couple
  • Couronne pour limiteurs de couple

Couronne pour limiteurs de couple

Prix:
​​de 15,86 $


In stock
Produit nouveau

Brand - ZETASASSI®

ZETASASSI®
Prix catalogue:
Économisez:
(%)
Quantité Économisez
1 - 9
10 - 29 -5%
30 - 59 -10%
60 -15%
Demande d'information par email pour ZETASASSI®
Couronne pour limiteurs de couple | CORONALFCOR
Code
TYPE
COURONNE
Prix

Stock

Livraison

Quantité
Download-cad

CORONALF5038Z22

Mod.50\51
3\8"x7\32" (06B1) Z22
15,86 $

1 084

30 mars

pdf-- step-- sat-- x_t-- dwg-- dxf

CORONALF7012Z22

Mod.70\71
1\2"x5\16" (08B1) Z22
23,14 $

1 081

30 mars

pdf-- step-- sat-- x_t-- dwg-- dxf

CORONALF9058Z22

Mod.90
5\8"x3\8" (10B1) Z22
35,88 $

842

30 mars

pdf-- step-- sat-- x_t-- dwg-- dxf

CORONALF11534Z24

Mod.115
3\4"x7\16" (12B1) Z24
51,74 $

700

30 mars

pdf-- step-- sat-- x_t-- dwg-- dxf

CORONALF1401Z22

Mod.140
1"x17m\m (16B1) Z22
67,86 $

56

30 mars

pdf-- step-- sat-- x_t-- dwg-- dxf

CORONALF170114Z20

Mod.170
1"¼x3\4" (20B1) Z20
101,14 $

201

30 mars

pdf-- step-- sat-- x_t-- dwg-- dxf
-

Description

COURONNE POUR LIMITEURS DE COUPLE

PAGE DU CATALOGUE

Tableau Technique

Les limiteurs de couple Zetasassi, nés en 1982, sont des dispositifs de sécurité fiable et de haute qualité. Ils sont utilisés pour protéger les pièces d'entraînement des charges excessives qui pourraient endommager les différents organes de transmission, en effet leur utilisation est essentielle lorsqu'on a besoin d'une protection efficace contre les surcharges.

Ils transmettent, en fonctionnement normal, le couple requis et glissent en cas de surcharge. Le réglage précis du couple est effectué simplement en tournant la bague de réglage. Si le couple excède la limite prédéfinie la pièce d'entraînement est automatiquement déconnectée de la pièce entraînée.

Tous les limiteurs de couple Zetasassi utilisent des matériaux de friction sans amiante, poussés par des ressorts à godet et régulés par une bague qui permet de régler le couple.

Les limiteurs de couple LF peuvent être fournis avec ou sans couronne centrale, ils peuvent également être fournis avec poulies et/ou roues de transmission hors catalogue.

Les limiteurs de couple LF-SL sont équipés d'un dispositif mécanique de glissement qui indique quand le couple à transmettre est supérieur à la valeur programmée. En cas de surcharge, un mécanisme à billes provoque le déplacement d'un anneau qui, à son tour, peut envoyer un signal de surcharge à un fin de course ou à un capteur de proximité.  Une fois éliminée la cause de la surcharge et donc le glissement du limiteur, il n'est pas nécessaire d'agir sur le limiteur qui, au contraire, réarmera le mécanisme du contrôleur et reportera automatiquement la bague dans la position initiale, le tout immédiatement après le redémarrage de la transmission.

Les limiteurs de couple avec accouplement axial LFG sont fournis avec une couronne qui est introduite dans le limiteur et un pignon, qui sont couplés avec une double chaîne. Il est ainsi possible de transmettre le mouvement axialement (deux tiges sur le même axe) et, grâce à la fonction du limiteur, d'être protégé contre les surcharges.

Le dispositif mécanique de glissement LFG-SL est également disponible sur le modèle  LFG.

Les moyeux, pignons, couronnes sont en C40/C45 et sont usinés directement dans nos ateliers, avec nos CNC. Cela nous permet un contrôle de qualité très élevé. Le reste des composants tels que les ressorts, les bagues et les plateaux à friction sont fabriqués en Italie par nos fournisseurs.

Ils peuvent être fournis déjà percés et avec clavette d'entraînement

Tous les composants tels que les moyeux, les brides, les bagues, les couronnes, les pignons, etc.. sont galvanisés.

N.B. : Interrupteurs non inclus.

Comment choisir le couple et donc le limiteur et l'étalonnage:

Il faut, avant tout, définir le niveau de sécurité « L », qui ne dépend pas que de la charge nominale de fonctionnement mais également des forces d'inertie, du type de démarrage et d'arrêt et du type de moteur utilisé.

Prenons l'exemple d'un moteur électrique, avec démarrage et charge standard (standard : sans surcharges particulières et avec un démarrage pas brusque ou pas trop fréquent). L=1

Définissons maintenant le couple maxi Nm à envisager :

(9550*L*Pkw)/G = Nm

L = niveau de sécurité (1)

PKW = puissance moteur en kw (1, 5kw)

G = tours de la transmission (1430)

(9550*1*1,5)/1430= Nm 10

Et donc le limiteur devra être étalonné sur une charge égale ou supérieure à 10 Nm
